Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: À actionneur de commande du mode Procédures de réparation

Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Chauffage, Ventilation et Climatiseur / CHAUFFAGE / À actionneur de commande du mode Procédures de réparation

Contrôle
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Déconnectez le connecteur d'actionneur de commande de mode.
3.
Vérifiez que l'actionneur de commande de mode fonctionne en mode désembuage quand on connecte 12 V à la borne 3 et à la borne de masse 4.
Vérifiez que l'actionneur de commande de mode fonctionne en mode ventilation lors de la connexion dans l'ordre inverse.

1. –
2. –
3. Mode dégivrage
4. Masse du capteur
5. Actionneur de rétroaction
6. Capteur (+5 V)
7. Mode air

4.
Connectez le connecteur d'actionneur de commande de mode.
5.
Mettre le contact.
6.
Contrôlez la tension entre les bornes 6 et 5.
Spécification
Position de la porte
TENSION (V)
Détection d′erreur
ÉVENT
0,5 ± 0,15 V
Basse tension : 0,1V ou moins
Désembueur
4,5 ± 0,15V
Haute-tension : 4,9 V ou plus

Il y aura rétroaction de position courante de l'actionneur aux commandes.
7.
Si la tension mesurée n'est pas spécifiée, remplacez par un bon actionneur de commande de mode et contrôlez son bon fonctionnement.
8.
Si vous rencontrez un problème avec l'actionneur de commande de mode, remplacez-le.
Diagnostic avec GDS
1.
Le chauffage, la ventilation et la climatisation peuvent être diagnostiqués rapidement (pièces défectueuses) avec le système de diagnostic du véhicule (GDS).
※ Le système de diagnostic (GDS) fournit les informations suivantes.
(1) Autodiagnostic : Vérification du code d'erreur (DTC) et affichage.
(2) Données actuelles : Vérification de l'état des données d'entrée/de sortie du système.
(3) Test d'actionnement : Vérification des conditions de fonctionnement du système.
(4) Fonction additionnelle : Autre que le contrôle, comme l'option de système et le réglage du point zéro.
2.
Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier le véhicule avec le testeur.
3.
Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.
Les données d'entrée/sortie pour les capteurs correspondant à l'actionneur de commande de mode peuvent être vérifiées.

4.

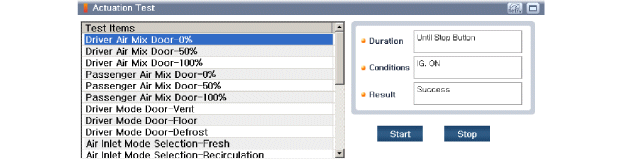

Pour effectuer l'opération forcée sur les facteurs d'entrée de l'actionneur de commande de mode, sélectionnez "TEST D'ACTIONNEMENT".

REMPLACEMENT
1.
Débranchez la borne négative (-) de la batterie.
2.
Retirez l’assemblage du rembourrage de protection.
(Reportez-vous à Tableau de bord - "Tableau de bord principal")
3.
Débranchez le connecteur (A) puis enlevez l'actionneur de commande de mode (B) après avoir desserré les vis de fixation.

4.
Pour la pose, suivez la procédure inverse de la dépose.
À actionneur de commande du mode Description et fonctionnement
Description L′actionneur de commande de mode est placé sur l′unité de chauffage. Il règle la position de porte de mode en actionnant l'actionneur de commande de mode ...

CHAUFFAGE PTC Description et fonctionnement
Description Le chauffage PTC (coefficient de température positive) est installé à la sortie ou au dos du noyau du chauffage. Le dispositif de chauffage PTC est un dispositif ...
