Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Procédures de réparation
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique de carrosserie / Module de commande de carrosserie (BCM) / Procédures de réparation
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez le panneau central du tableau de bord.
(Reportez-vous au groupe Carrosserie - "Tableau de bord")
|
| 3. |
Retirez l'unité BCM (A) après avoir desserré l'écrou et déconnectez
les connecteurs (B).
|
| INSTALLATION |
| 1. |
Installer le BCM.
|
| 2. |
Installez le panneau central du tableau de bord.
|
| 3. |
Brancher la borne négative (-) de la batterie.
|
| Diagnostic BCM avec GDS |
| 1. |
Le système électrique de carrosserie peut être rapidement diagnostiqué
pour les pièces défectueuses avec le système de diagnostic du véhicule
(GDS).
Le système de diagnostic (GDS) fournit les informations suivantes.
|
| 2. |
Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier
le véhicule avec le testeur.
|
| 3. |
Sélectionnez le "Module de commande de carrosserie (BCM)".
|
| 4. |
Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
Les données d'entrée/sortie pour les capteurs correspondant à BCM peuvent
être vérifiées.
|
| 5. |
Si vous contrôlez le fonctionnement des données de chaque module, sélectionnez
"Test d'activation".
|
| 6. |

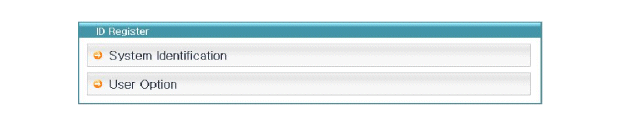

Si vous voulez changer l'option utilisateur, sélectionnez "option utilisateur".
|
