Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Diagrammes schématiques
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / DISPOSITIF DE RÉGLAGE DES PHARES / Diagrammes schématiques

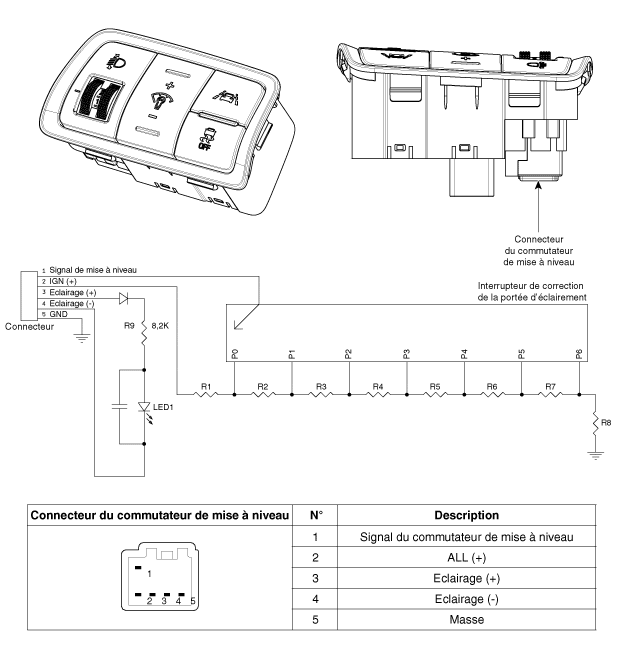

| Schéma du circuit |
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Interrupteur de correction
de la portée d’éclairement
2. Actionneur de correction de
la portée d’éclairement
...
INTERR. RÉGLAGE DE SITE DES PHARES Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de la batterie.
2.
Retirez le commutateur de l'absorbeur de chocs inférieur (A) après ...
