| DIAGRAMME SCHÉMATIQUE |

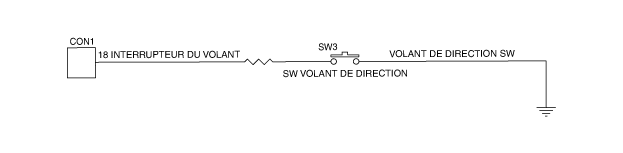

| [COMMUTATEUR DU VOLANT DE DIRECTION CHAUFFÉ] |

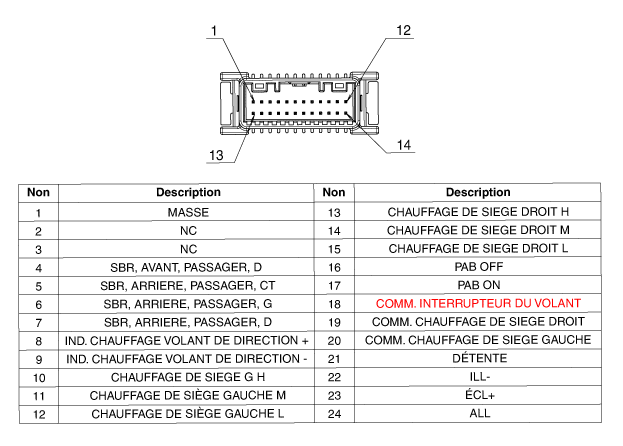

| [Contrôleur du volant de direction chauffé] |

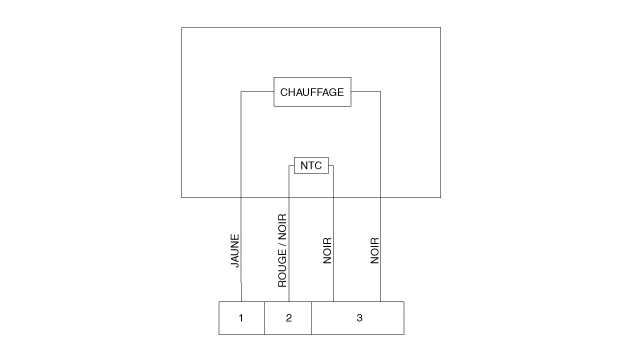

| [Garniture du volant de direction chauffé] |

| FONCTION DE LA BORNE |
| [COMMUTATEUR DU VOLANT DE DIRECTION CHAUFFÉ] |

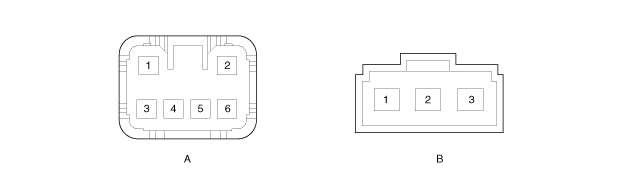

| [Contrôleur du volant de direction chauffé] |

|
Élément |
Broche |
Fonction |
|
A |
1 |
Ignition 2_Heated handle power |
|
2 |
masse |
|
|
3 |
Ignition 2_Heated handle power |
|
|
4 |
LED |
|
|
5 |
À interrupteur |
|
|
6 |
- |
|
Élément |
Broche |
Fonction |
|
B |
1 |
CHAUFFAGE |
|
2 |
NTC |
|
|
3 |
masse |

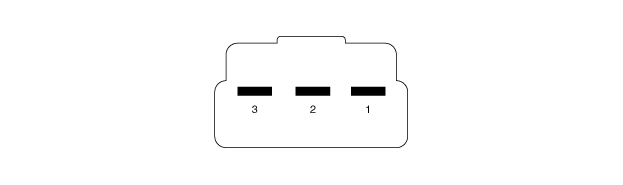

| [Garniture du volant de direction chauffé] |

|
Broche |
Fonction |
|
1 |
CHAUFFAGE |
|
2 |
NTC (-) |
|
3 |
Masse (Chauffage) |
|
Masse (NTC) |
