Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: Unité de tête AVN (audio vidéo navigation) Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Unité de tête AVN (audio vidéo navigation) Composants et emplacement des composants
| COMPOSANTS |

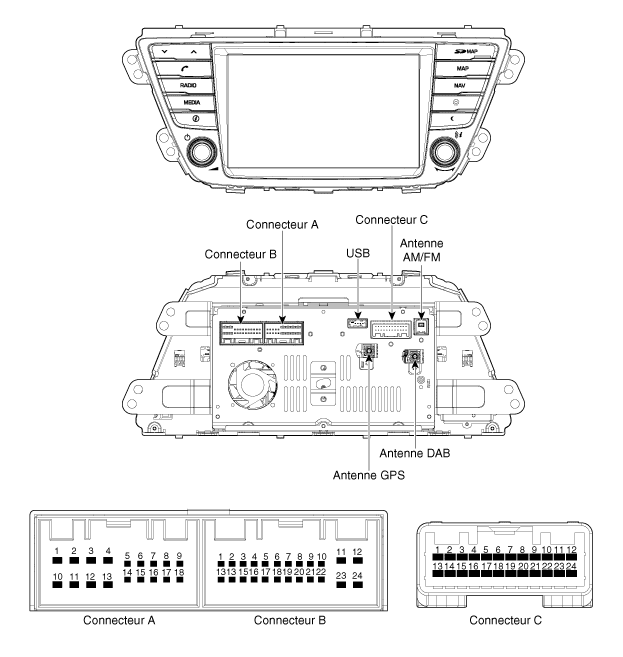

| [Unité de tête AVN] |

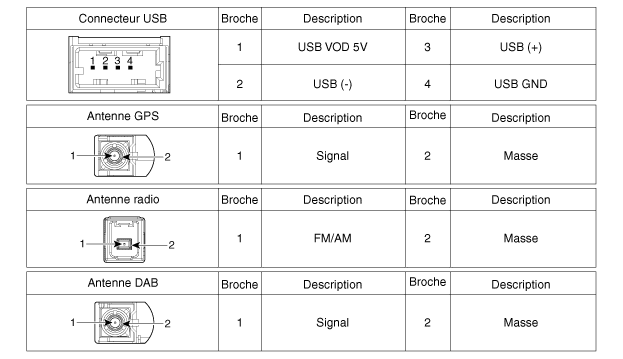

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
NON |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
Haut-parleur arrière gauche (-) |
Multimédia-CAN (Haut) |
- |
|
2 |
Haut-parleur avant gauche (-) |
- |
- |
|
3 |
Haut-parleur avant droit (+) |
MT : Signal de "Stationnement" |
- |
|
4 |
Haut-parleur arrière droit (-) |
Contrôleur à distance du volant |
- |
|
5 |
- |
- |
- |
|
6 |
- |
- |
- |
|
7 |
Alternateur L entrée |
Vidéo AUX |
- |
|
8 |
ÉCLAIRAGE (-) |
Entrée AUX droite |
- |
|
9 |
Entrée du signal de recul |
AUX MASSE |
- |
|
10 |
Haut-parleur arrière gauche (-) |
MIC (-) |
- |
|
11 |
Haut-parleur avant gauche (-) |
Batterie (+) |
- |
|
12 |
Haut-parleur avant droit (+) |
Batterie (+) |
- |
|
13 |
Haut-parleur arrière droit (-) |
Multimédia-CAN (bas) |
- |
|
14 |
- |
clairage automatique |
- |
|
15 |
- |
AT : Signal de "Stationnement" |
- |
|
16 |
Déverrouillage portière |
Vitesse du véhicule |
- |
|
17 |
ÉCLAIRAGE (-) |
MASSE |
- |
|
18 |
Télécommande antenne |
AUDIO |
- |
|
19 |
|
AUX MASSE |
- |
|
20 |
|
AUX_Détection |
- |
|
21 |
|
Entrée AUX gauche |
Caméra (Y)_Abschirmung GND |
|
22 |
|
MIC (-) |
Caméra (Y)_Vidéo GND |
|
23 |
|
MASSE |
Caméra (Y)_Entrée de vidéo |
|
24 |
|
MASSE |
Caméra (Y) B (+) |
