REMPLACEMENT

Si on fait levier à l'aide d'un tournevis à bout plat ou d'un outil de garniture à levier, enroulez-la avec un ruban de protection et appliquez du ruban autour des pièces concernées pour éviter un dommage.

1.	Débranchez la borne négative (-) de la batterie.

2.	Récupérer le réfrigérant avec un système de récupération/recyclage/charge.

3.	Une fois le moteur refroidi, purgez le liquide de refroidissement du radiateur. (Reportez-vous à Système mécanique du moteur - «Liquide de refroidissement»)

4.	Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")

5.	Déposez le moteur de l’essuie-glace avant. (Reportez-vous au système électrique de carrosserie - "Moteur des essuie-glace avant".)

Après avoir desserré l'écrou de fixation, retirez le couvercle du détendeur (A).

Couple de serrage:

7,8 ~ 11,7 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,6 Ib-ft)

Enlevez les boulons et la vanne dexpansion (A) du noyau de l'évaporateur.

Couple de serrage:

7,8 ~ 11,7 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,6 Ib-ft)

•	Bouchez ou obturer les conduites immédiatement après avoir procédé au débranchement pour empêcher une contamination par l′humidité ou la poussière.

•	Lors de l'installation, remplacez par un nouveau joint torique.

Débranchez les tuyaux flexibles d'entrée (A) et sortie (B) du système de chauffage.

•	Du liquide de refroidissement s'écoule lors du débranchement des flexibles; le purger dans un bac de vidange. S'assurer de ne pas laisser le réfrigérant se répandre sur des parties électriques ou des surfaces peintes. En cas d′écoulement de réfrigérant, le rincer immédiatement.

9.	Desserrez les boulons de fixation de la traverse du capot.

10.	Déposez les deux côtés de l'ensemble du siège avant. (Reportez-vous à Carrosserie - "Siège avant")

11.	Déposer l’ensemble de la console du plancher. (Reportez-vous au groupe Carrosserie - "Console au plancher")

12.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

13.	Retirez le couvercle latéral du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord central")

14.	Déposez les deux côtés de la garniture du montant avant. (Reportez-vous à Carrosserie - "Garniture du montant avant")

15.	Déposez les deux côtés de la garniture latérale d'auvent. (Reportez-vous à Carrosserie - "Moulure latérale d'auvent ")

16.	Déposez le panneau inférieur de la garniture de la colonne de direction. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

17.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

18.	Déposer le multi-contact. (Reportez-vous au système électrique de carrosserie - "Contacteur multifonctions".)

19.	Abaissez la colonne de direction après avoir desserré les boulons de fixation. (Reportez-vous au groupe Système de direction - colonne et arbre de direction)

20.	Déposer l'ensemble levier de vitesse. (Voir Système de transmission automatique - "Levier de vitesses")

21.	Séparez le radiateur pour obtenir de la place pour retirer la garde d'air.

22.	Retirez le conduit d'air arrière (A) après avoir détaché les clips.

23.	Débranchez le connecteur (A) du module de commande d'airbag (SRSCM).

24.	Déconnectez les connecteurs du boîtier de jonction (A).

25.	Débranchez les connecteurs du boîtier multiple (A). (Côté du conducteur) [Côté passager]

26.	Débranchez les connecteurs (A) et les clips de fixation dans le montant avant. (Côté du conducteur) [Côté passager]

27.	Déposez le flexible de vidange (A).

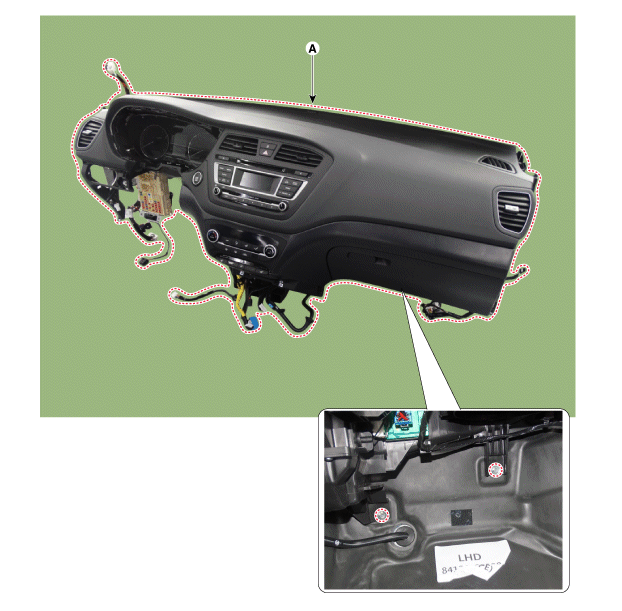

28.	Après avoir desserré les boulons, retirez le tableau de bord principal et la traverse d'auvent (A) simultanément.

29.

Déconnectez les connecteurs de l'unité de soufflerie et de chauffe.

(1)	Déconnectez le connecteur du moteur de soufflerie (A) et déposez ensuite les clips de fixation du câblage.

(2)	Déconnectez le connecteur du mosfet d'alimentation (A), le connecteur du capteur de température de l'évaporateur (B) et déposez ensuite les clips de fixation du câblage.

(3)	Déconnectez le connecteur d'actionneur d'admission (A), le connecteur d'actionneur de mode (B) et déposez ensuite les clips de fixation du câblage.

(4)	Déconnectez le connecteur de l'actionneur de commande de température et déposez ensuite les clips de fixation du câblage.

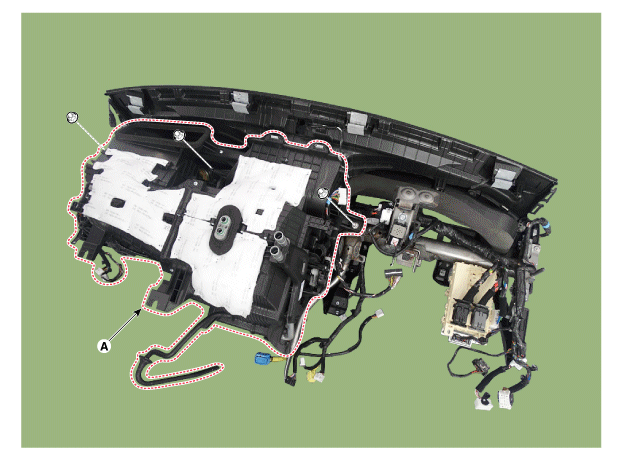

30.	Déposez l'unité de soufflerie et de chauffe (A) du tableau de bord (B) après avoir desserré les écrous de fixation.

31.	Séparez l'unité de soufflerie (B) de l'unité de chauffe (A) après avoir desserré les vis.

32.	Pour la pose, suivez la procédure inverse de la dépose.
