Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Unité de soufflerie Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Chauffage, Ventilation et Climatiseur / À SOUFFLERIE / Unité de soufflerie Composants et emplacement des composants

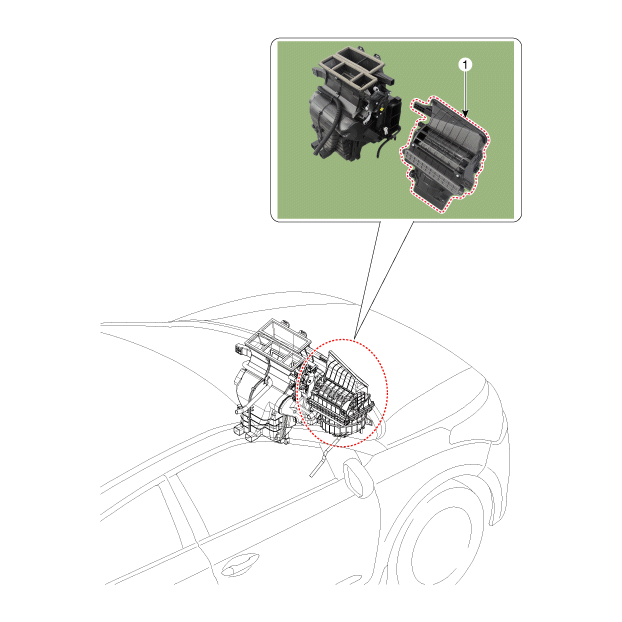

| EMPLACEMENT DES COMPOSANTS |
| 1. Ensemble de la soufflerie |

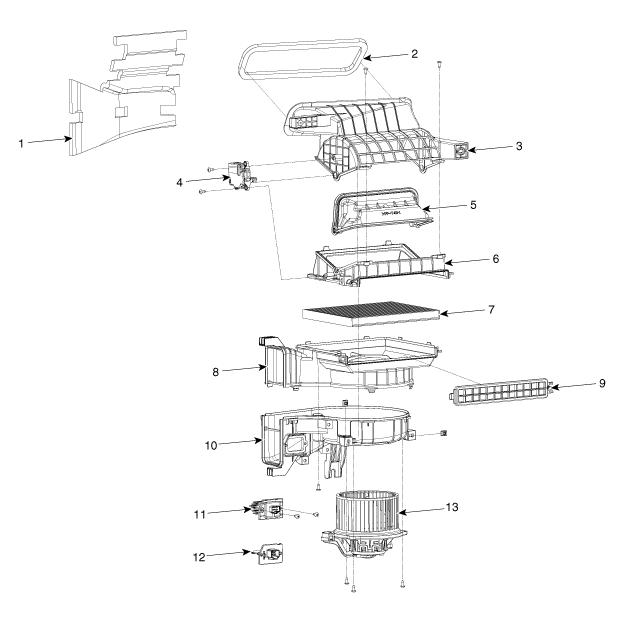

| COMPOSANTS |
| 1. Patin de soufflerie NVH 2. Joint d'admission 3. Carter de conduite d'admission 4. Activateur d'admission 5. Clapet d’admission 6. Carter inférieur d'admission 7. Filtre à air |
8. Couvercle supérieur de la
soufflerie 9. Ensemble de couvercle de filtre 10. Carter inférieur de la soufflerie 11. Mosfet de l'alimentation 12. Résistance 13. Moteur de soufflerie |
