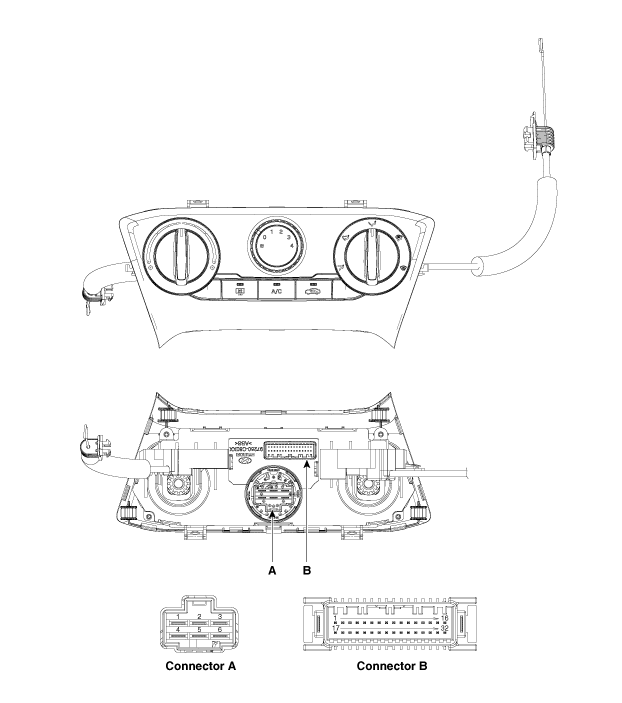

| COMPOSANTS |

|
N° de broche |
Fonction |
|
1 |
Sortie de soufflerie universelle |
|
2 |
masse |
|
3 |
élevée |
|
4 |
Bas |
|
5 |
Moyen bas |
|
6 |
Moyen haut |
|
N° de broche |
Fonction |
N° de broche |
Fonction |
|
1 |
Feux arrière (+) |
17 |
Allumage 1 |
|
2 |
ALLUMAGE 2 |
18 |
- |
|
3 |
Batterie (+) |
19 |
Vref (+5) |
|
4 |
CC ISG |
20 |
Actionneur d'admission (Air frais) |
|
5 |
HTD |
21 |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
|
6 |
Interrupteur du désembueur arrière |
22 |
Rétroaction de l'actionneur d'admission |
|
7 |
- |
23 |
CAPTEUR D'ÈVAPORATEUR (+) |
|
8 |
CAN châssis (HAUT) |
24 |
Capteur de température ambiante (+) |
|
9 |
CAN châssis (BAS) |
25 |
- |
|
10 |
Sortie détente (+) |
26 |
ENTRÉE ECV |
|
11 |
Signal PTC ON |
27 |
SORTIE ECV |
|
12 |
Relais 2 PTC |
28 |
- |
|
13 |
Relais 3 PTC |
29 |
- |
|
14 |
Signal soufflerie activée vers Commun |
30 |
- |
|
15 |
Signal soufflerie activée MAX |
31 |
Masse du capteur |
|
16 |
Rhéostat (-) |
32 |
masse |
CONTRÔLEUR
