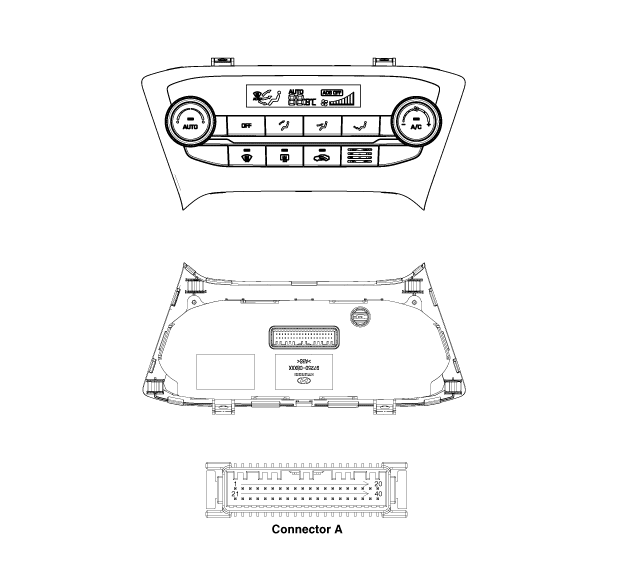

| COMPOSANTS |

|
N° de broche |
Fonction |
N° de broche |
Fonction |
|
1 |
Batterie (+) |
21 |
ALLUMAGE 2 |
|
2 |
Feux arrière (ILL+) |
22 |
Batterie ISG (+) |
|
3 |
Sortie détente (+) |
23 |
Allumage 1 |
|
4 |
HTD |
24 |
CAN châssis (HAUT) |
|
5 |
Actionneur de commande de mode (Event). |
25 |
CAN châssis (BAS) |
|
6 |
Actionneur de commande du mode (dégivreur) |
26 |
Capteur de température ambiante (+) |
|
7 |
Actionneur de commande de température (froid) |
27 |
LIGNE K |
|
8 |
Actionneur de commande de température (chaud) |
28 |
CAPTEUR D'ÈVAPORATEUR (+) |
|
9 |
Actionneur d'admission (Air frais) |
29 |
Capteur optique(+) |
|
10 |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
30 |
Signal ADS |
|
11 |
- |
31 |
CAPTEUR REF (+5 V) |
|
12 |
- |
32 |
Signal PTC ON |
|
13 |
(Rétroaction) de l'actionneur de commande du mode |
33 |
Relais PTC 2 |
|
14 |
(Rétroaction) de l'actionneur de commande de température |
34 |
Relais PTC 3 |
|
15 |
Actionneur d'admission (rétroaction) |
35 |
Moteur de soufflerie (+) |
|
16 |
- |
36 |
Mosfet de puissance (Rétroaction vidange) |
|
17 |
Interrupteur du désembueur arrière |
37 |
Mosfet d'alimentation (PORTE) |
|
18 |
ECV (+) |
38 |
Masse du capteur |
|
19 |
ECV (+) |
39 |
masse |
|
20 |
ECL- (RHEO) |
40 |
masse |
Unité de commande du chauffage et du climatiseur (manuelle) Procédures de réparation
Unité de commande du chauffage et du climatiseur (FATC) Procédures de réparationPédale de frein Procédures de réparation
DÉPOSE
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Déposez le panneau inférieur du coussin anti-collision.
(Voir le groupe Carrosserie - Coussin anti-collision)
3.
Débranchez le connect ...
