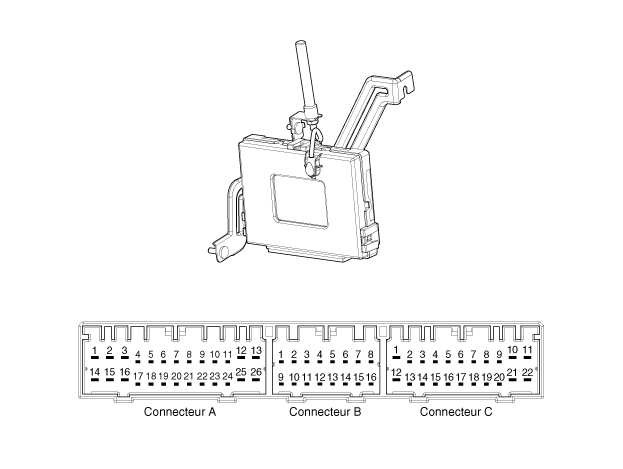

| Composants (1) |

|
NON |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
CHARGE_BAT V |
C_CAN - BAS |
SSB masse d'éclairage |
|
2 |
Masse ESCL |
C_CAN - HAUT |
Indicateur de l'immobilisateur |
|
3 |
Alimentation à la masse 1 |
- |
- |
|
4 |
ALL1 |
Fusible de feu de stop |
Alimentation de l'antenne intérieure n°2 |
|
5 |
Relais ALL1 |
À interrupteur des freins |
Alimentation de l'antenne intérieure n°1 |
|
6 |
AUDIO |
Données d'immobilisateur |
- |
|
7 |
ALL2 |
Activation ESCL |
- |
|
8 |
SSB interrupteur 2 |
Vitesse de roue |
- |
|
9 |
- |
Bouton bascule conducteur |
Alimentation de l'antenne du pare-chocs |
|
10 |
- |
Déverrouillage ESCL |
Alimentation antenne côté passager |
|
11 |
ESCL_COM |
Avertisseur Sonore Extérieur |
Alimentation antenne latérale conducteur |
|
12 |
B_CAN_HAUT |
Interrupteur position P / embrayage |
SSB DEL ALL |
|
13 |
B-CAN bas |
Rétroaction du départ |
SSB puissance d'éclairage |
|
14 |
V_BAT CPU |
Horloge immobilisateur |
- |
|
15 |
Batterie ESCL |
- |
Masse de l'antenne intérieure n°2 |
|
16 |
Alimentation à la masse 2 |
SSB DEL ACC |
Masse de l'antenne intérieure n°1 |
|
17 |
Relais de démarreur |
|
- |
|
18 |
Relais ALL2 |
- |
|
|
19 |
Relais ACC |
- |
|
|
20 |
- |
Masse de l'antenne du pare-chocs |
|
|
21 |
- |
Masse antenne latérale passager |
|
|
22 |
- |
Masse antenne latérale conducteur |
|
|
23 |
Tr/min |
|
|
|
24 |
COM EMS |
||
|
25 |
SSB interrupteur 1 |
||
|
26 |
Bouton bascule passager |
Clés SMART Procédures de réparation
