Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Unité de chauffage Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Chauffage, Ventilation et Climatiseur / CHAUFFAGE / Unité de chauffage Composants et emplacement des composants

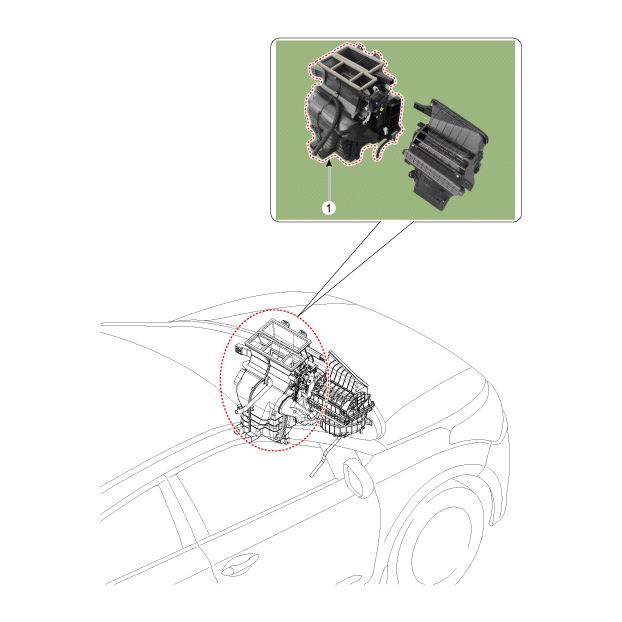

| EMPLACEMENT DES COMPOSANTS |
| 1. Unité de chauffage |

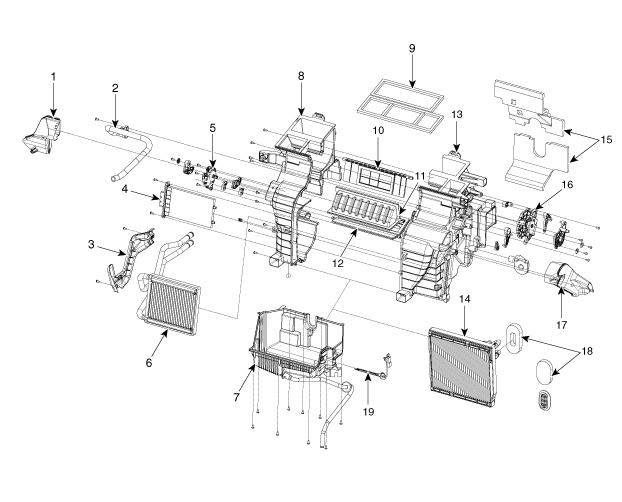

| Composants |
| 1. Conduite de liquide
d'arrosage (gauche) 2. Ensemble du tuyau de vidange 3. Couvercle du noyau de chauffage 4. Dispositif de chauffage PTC 5. Actionneur de température 6. Ensemble du noyau du radiateur 7. Couvercle inférieur de chauffe |
8. Carter de chauffe [G] 9. Joint d’étanchéité de conduit 10. Volet d’évent 11. Ensemble de la porte avant 12. Ensemble de volet de température 13. Carter de chauffe [D] 14. Ensemble de noyau d'évaporateur |
15. Patin de l'unité de
chauffage NVH 16. Activateur de mode 17. Conduite d'arrosage [D] 18. Joint d’étanchéité à flasque 19. Capteur de température de l’évaporateur |
