Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: Unité audio Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système électrique de carrosserie / Audio / Unité audio Composants et emplacement des composants
| COMPOSANTS |

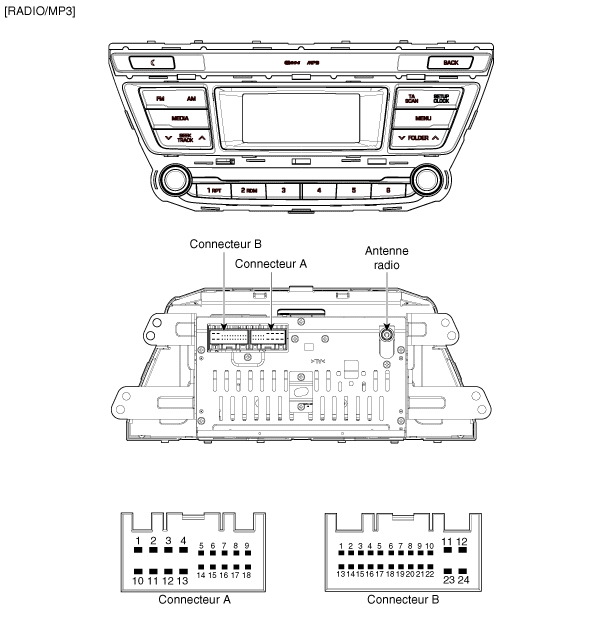

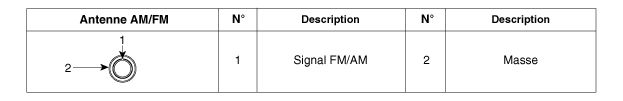

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
NON |
CONNECTEUR A |
CONNECTEUR B |
|
1 |
Haut-parleur arrière gauche (-) |
CAN Haut |
|
2 |
Haut-parleur avant gauche (-) |
- |
|
3 |
Haut-parleur avant droit (+) |
- |
|
4 |
Haut-parleur arrière droit (-) |
Télécommande du volant |
|
5 |
- |
- |
|
6 |
- |
USB D (-) |
|
7 |
- |
USB / iPod VDD |
|
8 |
ÉCLAIRAGE (-) |
AUX_D_ENT |
|
9 |
DÉTENTE |
AUX MASSE |
|
10 |
Haut-parleur arrière gauche (-) |
Mic (-) Bluetooth |
|
11 |
Haut-parleur avant gauche (-) |
AUDIO |
|
12 |
Haut-parleur avant droit (+) |
B. |
|
13 |
Haut-parleur arrière droit (-) |
CAN Bas |
|
14 |
- |
- |
|
15 |
- |
- |
|
16 |
- |
VITESSE |
|
17 |
ÉCLAIRAGE (-) |
MASSE TÉLÉCOMMANDE |
|
18 |
TÉLÉCOMMANDE/ANTENNE |
USB D (-) |
|
19 |
|
USB/IPOD_MASSE |
|
20 |
AUX_Détection |
|
|
21 |
AUX_G_ENT |
|
|
22 |
Mic (-) Bluetooth |
|
|
23 |
- |
|
|
24 |
MASSE DE L'ALIMENTATION |

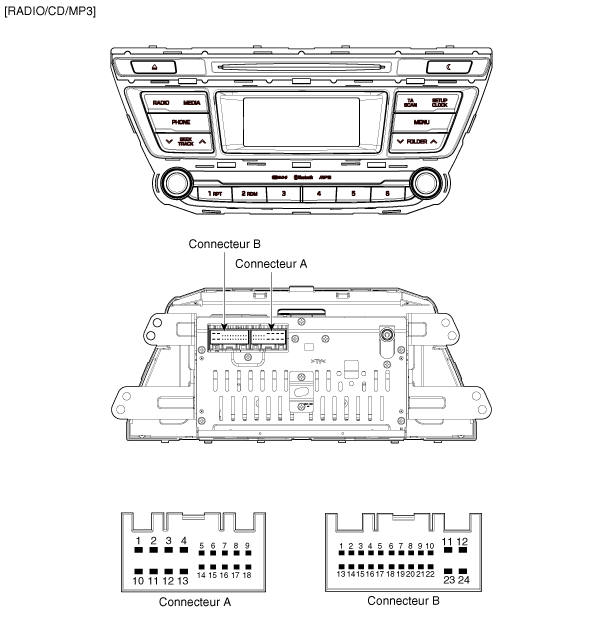

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
NON |
CONNECTEUR A |
CONNECTEUR B |
|
1 |
Haut-parleur arrière gauche (-) |
CAN Haut |
|
2 |
Haut-parleur avant gauche (-) |
- |
|
3 |
Haut-parleur avant droit (+) |
- |
|
4 |
Haut-parleur arrière droit (-) |
Télécommande du volant |
|
5 |
- |
- |
|
6 |
- |
USB D (-) |
|
7 |
- |
USB / iPod VDD |
|
8 |
ÉCLAIRAGE (-) |
AUX_D_ENT |
|
9 |
DÉTENTE |
AUX MASSE |
|
10 |
Haut-parleur arrière gauche (-) |
Mic (-) Bluetooth |
|
11 |
Haut-parleur avant gauche (-) |
AUDIO |
|
12 |
Haut-parleur avant droit (+) |
B. |
|
13 |
Haut-parleur arrière droit (-) |
CAN Bas |
|
14 |
- |
- |
|
15 |
- |
- |
|
16 |
- |
VITESSE |
|
17 |
ÉCLAIRAGE (-) |
MASSE TÉLÉCOMMANDE |
|
18 |
TÉLÉCOMMANDE/ANTENNE |
USB D (-) |
|
19 |
|
USB/IPOD_MASSE |
|
20 |
AUX_Détection |
|
|
21 |
AUX_G_ENT |
|
|
22 |
Mic (-) Bluetooth |
|
|
23 |
- |
|
|
24 |
MASSE DE L'ALIMENTATION |
