Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Turbocompresseur et collecteur d'échappement Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système mécanique du moteur / Système d′admission et d′échappement / Turbocompresseur et collecteur d'échappement Composants et emplacement des composants

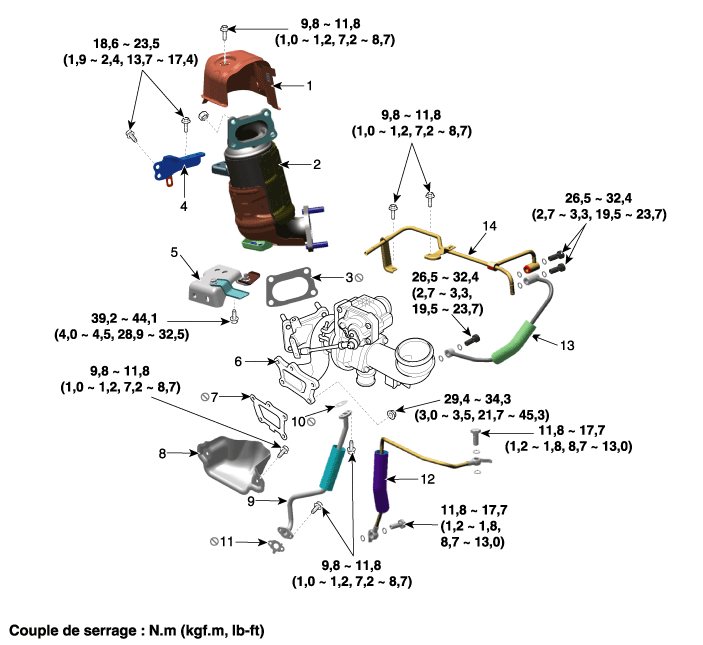

| COMPOSANTS |
| 1. Protecteur
de chauffage du coupleur 2. Mise en température du convertisseur catalytique (WCC) 3. Joint du convertisseur du pot catalytique de réchauffage (WCC) 4. Etai supérieur du convertisseur du pot catalytique de réchauffage (WCC) 5. Etai supérieur du collecteur d'échappement 6. Collecteur du turbocompresseur 7. Joint du collecteur du turbocompresseur |
8. Protecteur
de chaleur du collecteur d’échappement 9. Flexible et tuyau de vidange d’huile 10. Support du tuyau de vidange d'huile A 11. Support du tuyau de vidange d'huile B 12. Flexible et tuyau d'alimentation en huile 13. Flexible et tuyau d'alimentation en eau 14. Flexible et tuyau de purge d'eau |
