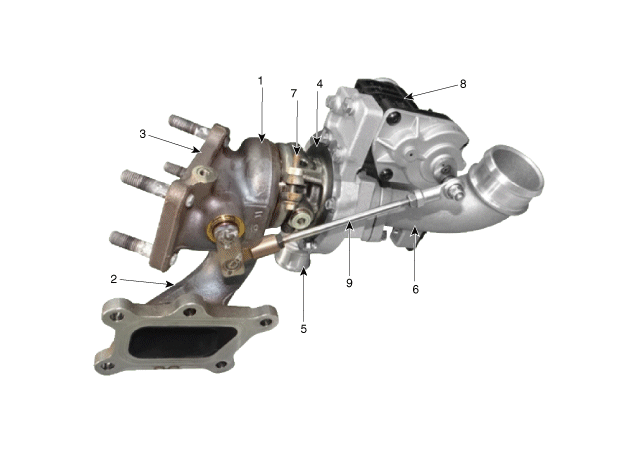

COMPOSANTS

1. Compartiment de la turbine
2. Arrivée de la turbine
3. Sortie de la turbine
4. Compartiment du compresseur
5. Arrivée du compresseur

6. Sortie du compresseur
7. Carter central
8. EWGA (Activateur de la valve "wastegate" électrique)
9. Tige d'actionneur
