Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Télécommande audio Diagrammes schématiques
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique de carrosserie / Audio / Télécommande audio Diagrammes schématiques

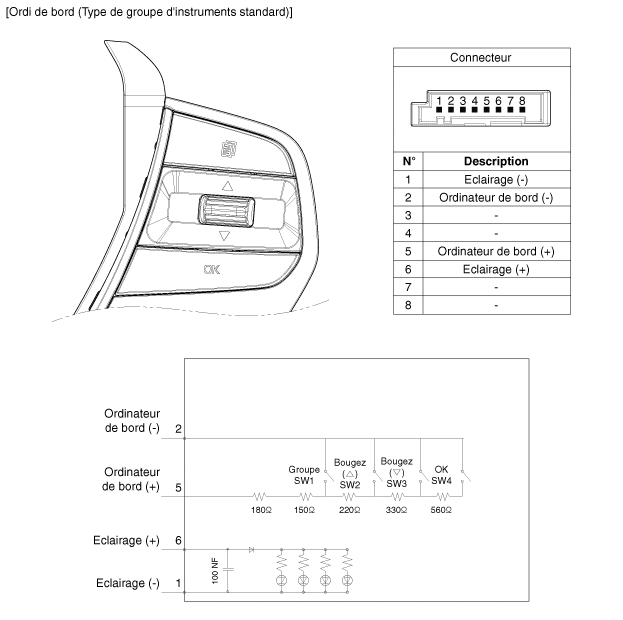

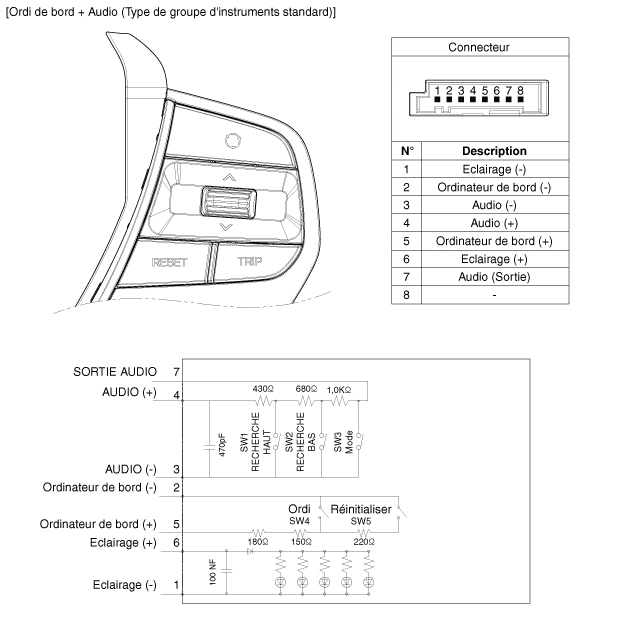

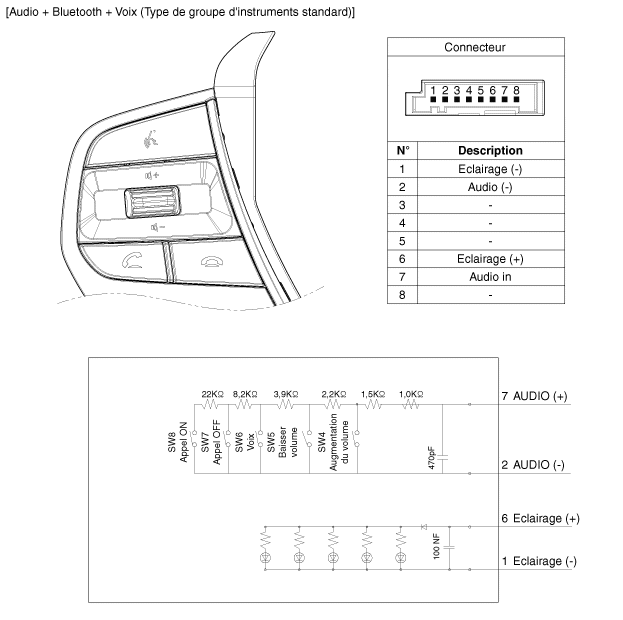

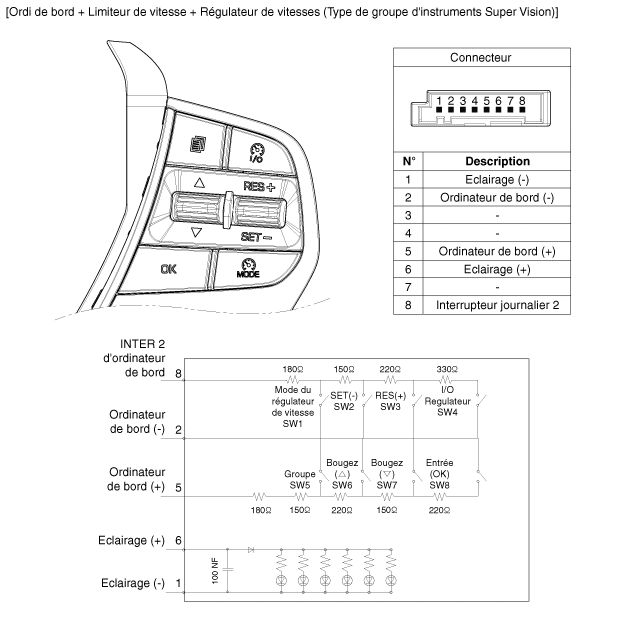

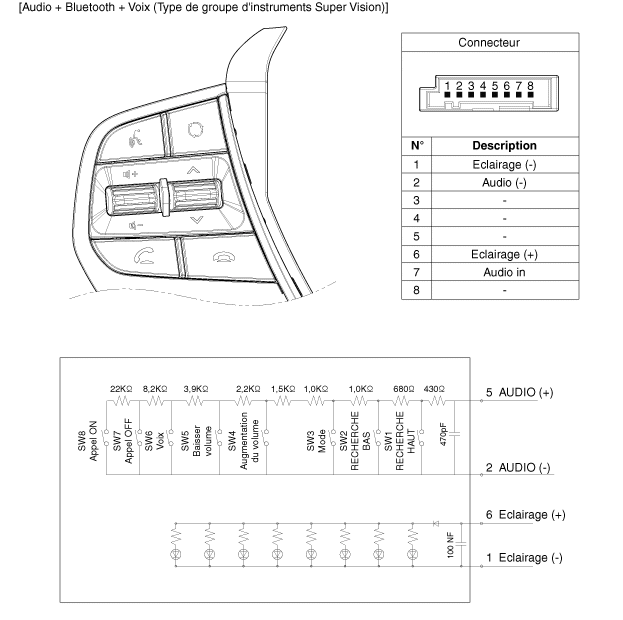

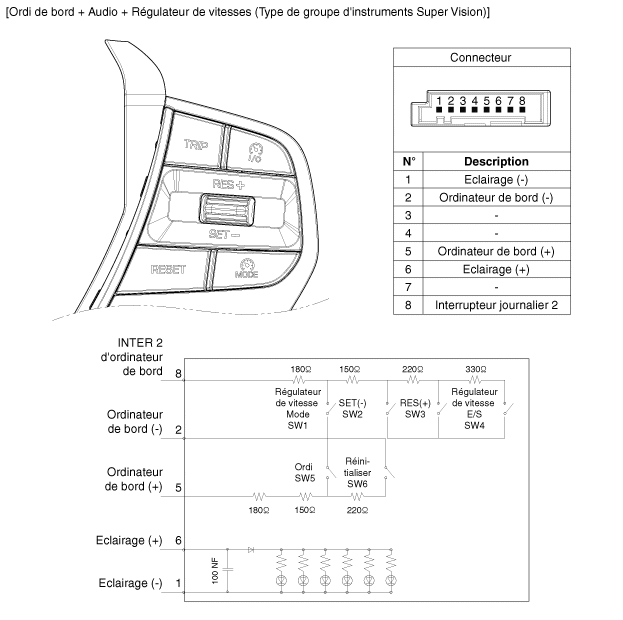

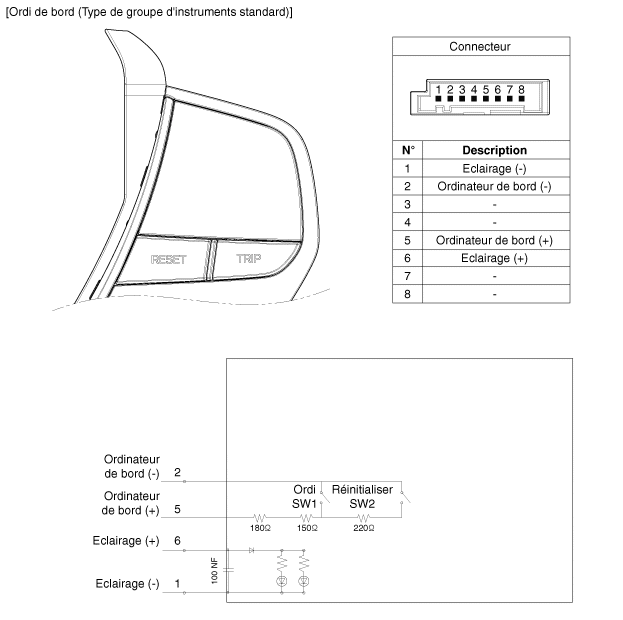

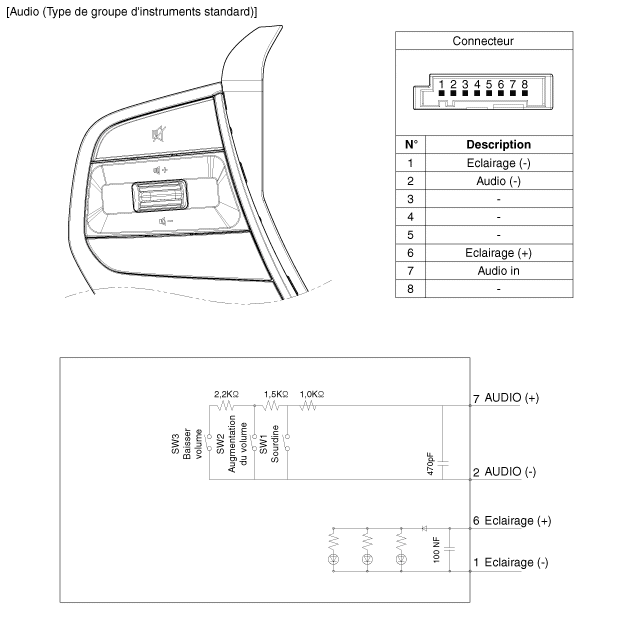

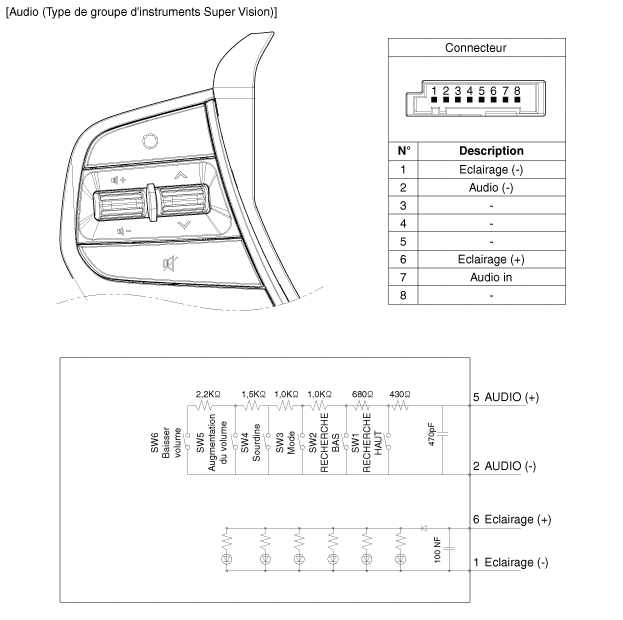

| Schéma du circuit |
Télécommande audio Composants et emplacement des composants
COMPOSANTS
1. Interrupteur de la télécommande
(G: Audio + Bluetooth)
2. Interrupteur de la télécommande
(D: Audio + ordinateur de bord)
...
Télécommande audio Procédures de réparation
Contrôle
1.
Vérifiez la résistance entre les bornes dans chaque position du commutateur
(G).
[G: Audio + Bluetooth (groupe d'instruments sta ...
