Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Tableau de bord principal Procédures de réparation

Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Tableau de bord principal Procédures de réparation

REMPLACEMENT

•	Portez des gants pour protéger vos mains.

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez la garniture du pilier avant. (Reportez-vous à Garniture intérieure - "Garniture de montant avant")

3.	Enlever la garniture latérale d'auvent. (Reportez-vous à Garniture intérieure - "Garniture latérale d'auvent")

4.	Enlever l'unité audio. (Reportez-vous au système électrique de carrosserie - "Unité audio".)

5.	Déposez le panneau central du tableau de bord (Reportez-vous à Tableau de bord - "Tableau de bord central")

6.	Déconnectez le connecteur du photocapteur (A).

7.	Après avoir desserré les vis de fixation, retirez le panneau supérieur du rembourrage de sécurité [G, D] (A).

8.	Desserrez les boulons de fixation (A).

9.	Déposez le connecteur de l'antenne de la clé Smart (A).

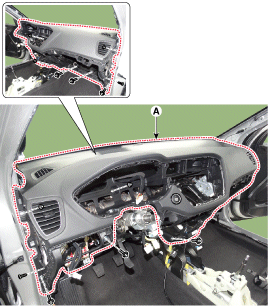

10.	Après avoir desserré les boulons, les écrous et la vis de fixation, déposez le tableau de bord principal (A).

11.	Déconnectez les connecteurs d'airbag du passager (A).

12.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le tableau de bord rentre dans les glissières de façon correcte.

•	Avant de serrer les boulons, assurez-vous que le câblage du tableau de bord ne soit pas écrasé.

•	Assurez-vous que les connecteurs sont branchés correctement et que le fil d'antenne est connecté correctement.

•	Étapez le code anti-vol de la radio, puis les stations radio que le client avait programmées.
