Description

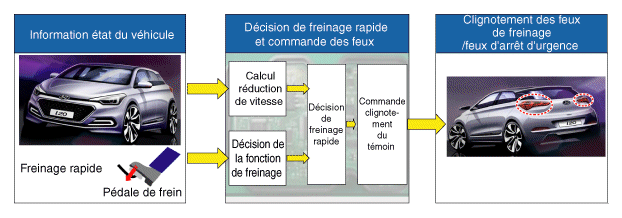

Introduction du système d'alerte rapide de freinage (ESS)

En cas de freinage rapide par le conducteur, la lampe des freins ou les clignotants clignotent pour avertir le véhicule à l'arrière.

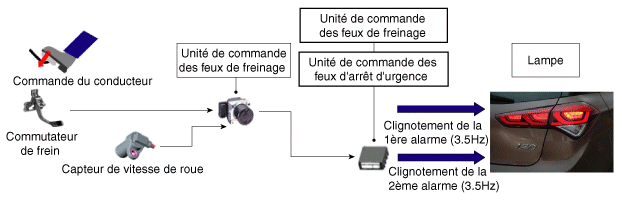

Fonction de base (Clignotement des feux de frein/feux d'arrêt d'urgence)

–	Condition de fonctionnement : En cas de freinage rapide ou le fonctionnement de l'ABS au-dessus d'une certaine vitesse

–	Condition de libération : En cas d'arrêt du frein rapide ou libération de fonctionnement de l'ABS

Fonction supplémentaire (clignotement des clignotants)

–	Condition de fonctionnement : En cas de freinage rapide à basse vitesse

–	Condition de libération : Libération au début de la conduite

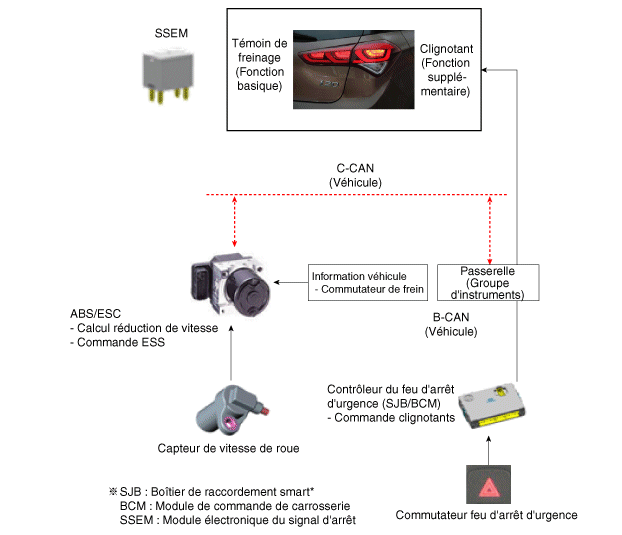

Configuration du système

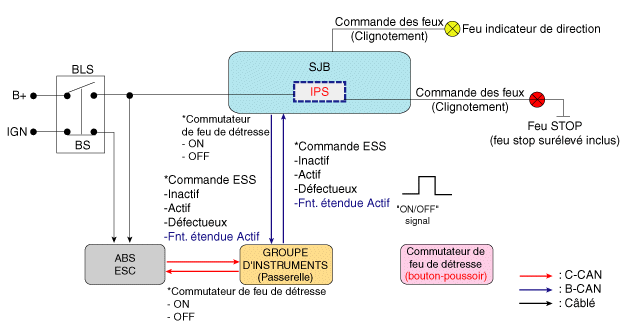

Schéma du circuit ESS
