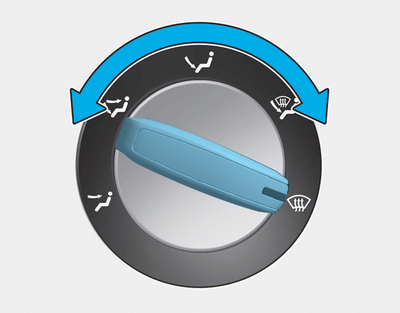

Le molette de sélection de mode commande le sens de circulation de l'air dans le système de ventilation.
L’air peut être dirigé vers le sol, le tableau de bord, ou le pare-brise. Cinq symboles sont utilisés pour représenter les positions du flux d’air: Niveau Visage, Deux Niveaux, Plancher, Plancher-Dégivrage et Dégivrage.
Niveau visage (B, D)
La circulation d'air est orientée vers le haut du corps et le visage. De plus, chaque sortie peut être commandée pour diriger l'air déchargé provenant de la sortie.
Deux Niveaux (B, D, C)
Le flux d’air est dirigé vers le visage et le plancher.
Niveau plancher (A, C, D)
La plus grande partie du flux d’air est dirigé vers le plancher, avec une petite partie de l’air dirigée vers le parebrise, les dégivreurs des fenêtres latérales et les aérateurs latéraux.
Plancher/Dégivreur-Niveaux (A, C, D)
La plus grande partie du flux d’air est dirigé vers le plancher et le parebrise, avec une petite partie de l’air dirigée vers les dégivreurs des fenêtres latérales et les aérateurs latéraux.
Niveau dégivrage (A, D)
La majorité du flux d'air sort au niveau du pare-brise, avec une petite partie de l'air dirigée vers les aérateurs latéraux. (A/C et mode d'air frais automatique)

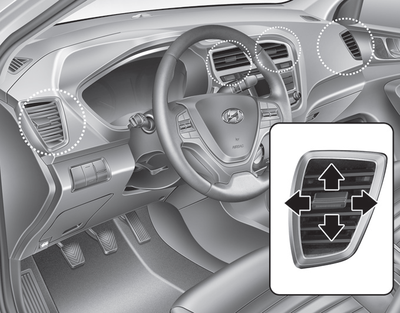

Bouches d'air du tableau de bord
Vous pouvez régler la direction de l'air provenant de ces bouches en utilisant le levier de commande des bouches d'air.
Composants et emplacement des composants
COMPOSANTS
1. Séparateur
de chemise d'eau
2. Bloc-cylindres
3. Joint torique
4. Gicleur d’huile
5. JET D`ENGRENAGE
6. Palier principal supérieur du vilebrequin
7. Vilebrequin
8. Palier principal inférieur du vilebrequin
9. Chapeau ...
Essuie-glaces et lave-glaces
Avant
A : Régulateur de vitesse de l'essuie-glace
· MIST (V) – Balayage unique
· OFF (O) – Off
· INT (---) – Balayage intermittent
· AUTO – Balayage automatique (le cas échéant)
· LO (1) – Vitesse basse
· HI (2) – Vitesse élevée
B : Temporisateur pour balayage ...
