| REMPLACEMENT |
| 1. |
Débranchez le câble négatif (-) de la batterie.
|
| 2. |
Retirez la boîte à gants.
(Reportez-vous au groupe Carrosserie - "Tableau de bord")
|
| 3. |
Retirez le récepteur TPMS en desserrant l'écrou.
|
| 4. |
Déconnectez le connecteur TPMS
|
| 5. |
Sécurisez la nouvelle pièce sur le véhicule et montez le connecteur.
|
| 6. |
Re-branchez la batterie et activez l'allumage.
|
| 7. |
Après le remplacement du récepteur, apprentissage par le GDS

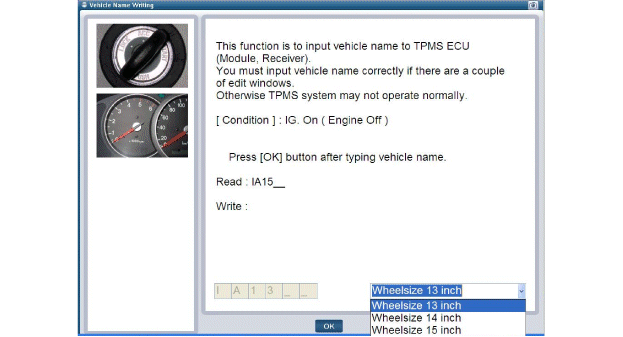

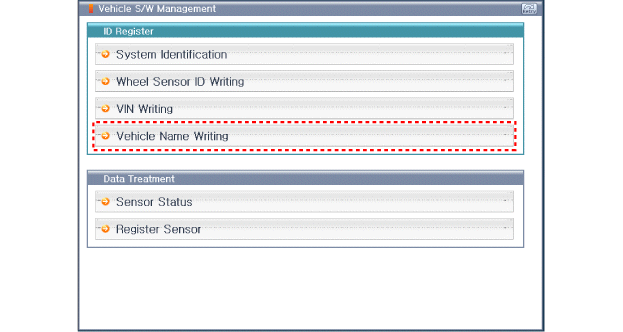

[Initialisation d'entrée du nom du véhicule]

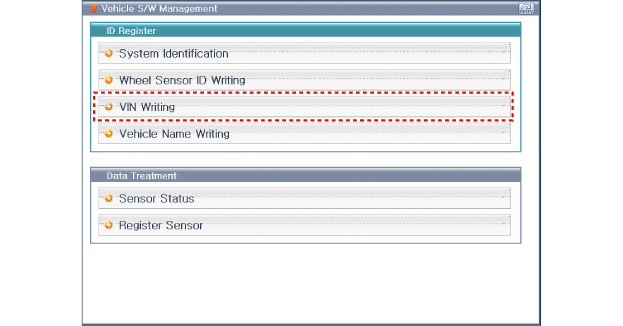

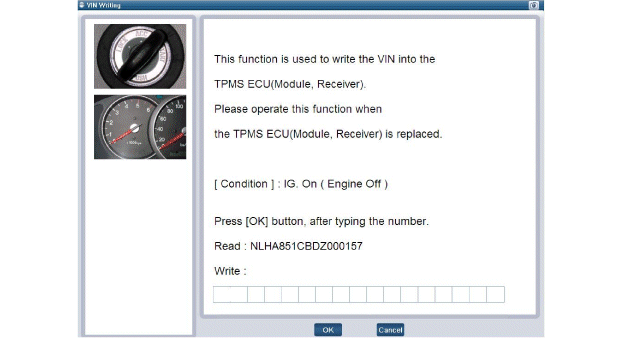

[Initialisation d'entrée du VIN]

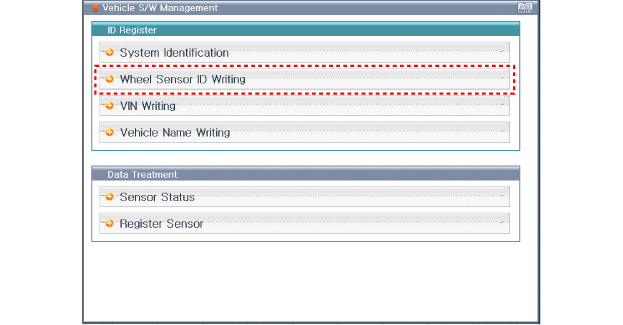

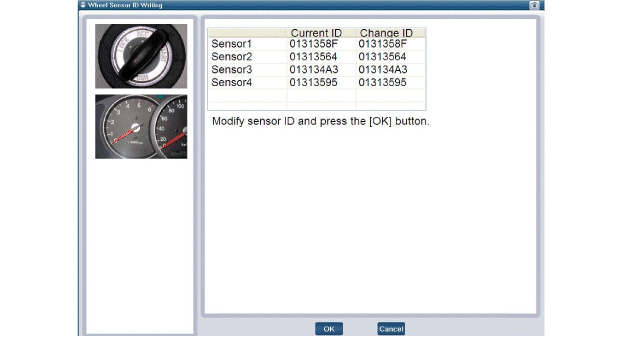

[Initialisation d'écriture d'ID du capteur de roue (sans fil)]
|
