Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Recherche de pannes
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique du moteur / Système de DÉMARRAGE / Recherche de pannes

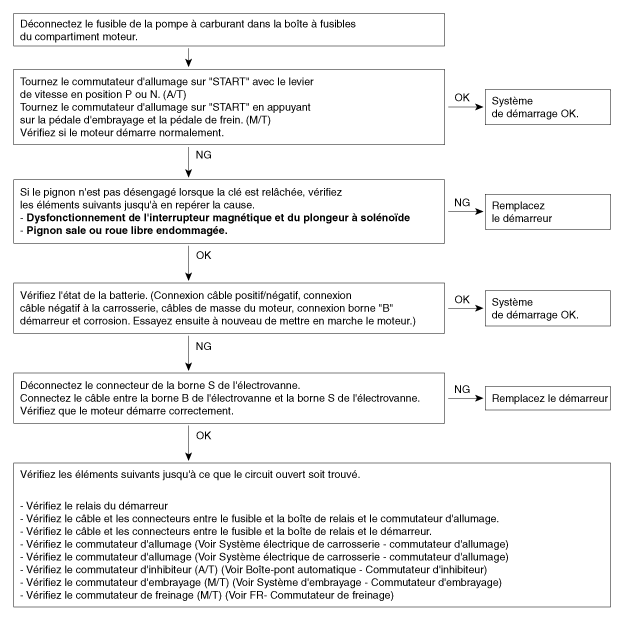

| RECHERCHE DE PANNES |
|
Symptôme |
Zone suspecte |
REMÈDE |
|
Le moteur ne démarre pas |
Charge batterie faible |
Chargez ou remplacez la batterie |
|
Câbles de batterie mal branchés, corrodés ou usés |
Réparez ou remplacez les câbles |
|
|
Interrupteur de plage du pont arrière à boîte de vitesses (Véhicules à boîte de vitesse automatique uniquement) |
Voir la boîte de vitesses automatique du groupe AT |
|
|
Fusible fondu |
Remplacez le fusible |
|
|
Démarreur défectueux |
Remplacez |
|
|
À interrupteur d′allumage défectueux |
Remplacez |
|
|
Le moteur démarre lentement |
Charge batterie faible |
Chargez ou remplacez la batterie |
|
Câbles de batterie mal branchés, corrodés ou usés |
Réparez ou remplacez les câbles |
|
|
Démarreur défectueux |
Remplacez |
|
|
Le démarreur continue à tourner |
Démarreur défectueux |
Remplacez |
|
INTERRUPTEUR D'ALLUMAGE |
Remplacez |
|
|
Le démarreur tourne mais le moteur ne démarre pas |
Court-circuit dans le câblage |
Réparez ou remplacez le câblage |
|
Dents du pignon ou démarreur cassé(es) |
Remplacez |
|
|
Dents de la couronne cassées |
Remplacez le volant ou le convertisseur de couple |
|
Description et fonctionnement
Description
Le système de démarrage comprend une batterie, un démarreur, un commutateur
d'allumage, un commutateur solénoïde, un commutateur d'allumage (A/T), un commut ...
DEMARREUR Spécifications
Spécification
▷12V, 1,2kW : ISG
Élément
Spécification
Tension nominale
12 V, 1,2 kW
Nombre de dents du ...
Autres materiaux:
Spécifications
Spécification
Système d′allumage
À BOBINE d′allumage
Élément
Spécification
Résistance de la bobine primaire (Ω)
0,607 ± 15% [20°C (68°F)]
Résistance de la bobine secondaire (kΩ) ...
À CAPTEUR d′éclairage automatique Procédures de réparation
Contrôle
Dans l'état CONTACT 1 ON lorsque le module de l'interrupteur à fonction multiple
détecte l'interrupteur d'éclairage automatique activé, la sortie du relais du
feu arrière et la sortie du relais des feux de croisement sont contrôlées en
fonct ...
