Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système mécanique du moteur / SYSTÈME DE REFROIDISSEMENT / RADIATEUR Composants et emplacement des composants

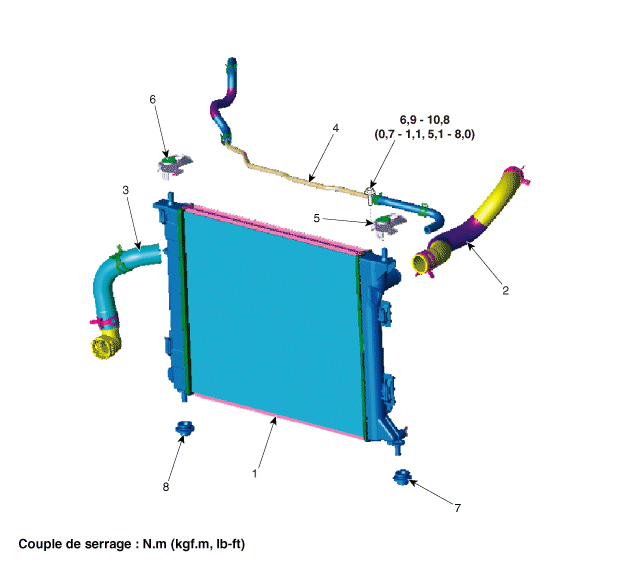

| COMPOSANTS |
| 1. Radiateur 2. Flexible supérieur du radiateur 3. Flexible inférieur du radiateur 4. Flexible et tuyau d'eau |
5. Support de montage supérieur
du radiateur (G) 6. Support de montage supérieur du radiateur (D) 7. Isolant de fixation inférieure du radiateur [LH] 8. Isolant inférieur de montage du radiateur [D] |
Ventilateur de refroidissement Procédures de réparation
ENSEMBLE DU VENTILATEUR
DE REFROIDISSEMENT
1.
Débranchez la borne négative de la batterie.
2.
Enlevez le conduit d'air et l'e ...
RADIATEUR Procédures de réparation
Dépose et pose
1.
Débranchez la borne négative de la batterie.
2.
Déposez le recouvrement inférieur du compartiment moteur.
(R ...
Autres materiaux:
Diagrammes schématiques
Diagramme schématique
FONCTION DE LA BORNE
CONNECTEUR
N° de BROCHE
Nom de broche
BATTERIE
1
BATTERIE +
2
MASSE
Signal du véhicule
...
