Contrôle

Article à vérifier

•	Contrôle efficacité de la batterie

•	Contrôle de la tension de la batterie

•	Vérification de la tension de charge

•	CONTRÔLE GÉNÉRALE

•	Vérification de l'état de serrage de la borne

•	Inspection état masse de la boîte-pont/ du moteur

•	Inspection état masse du faisceau de câblage

•	Inspection de la valeur spécifiée électrique

•	Vérification du courant d'obscurité du véhicule

•	Contrôle de la capacité de la batterie

Contrôle efficacité de la batterie

•	Vérifiez que les câbles de batterie sont branchés aux bornes correctes.

•	Débranchez les câbles de batterie lorsque la batterie reçoit une charge rapide.

•	Ne débranchez jamais la batterie lorsque le moteur tourne.

•	Vérifiez le test de la batterie à l'aide du testeur de charge et le testeur de batterie.

Contrôle de la tension de la batterie

1.	Suite à la conduite du véhicule, et s'il ne s'est pas écoulé 20 minutes depuis l'arrêt du moteur, mettez le contact à ON et activez les accessoires électriques (phares, moteur de soufflerie, désembueur arrière, etc.) durant 60 secondes afin d'éliminer la charge en surface.

2.	Placez le contacteur d'allumage sur OFF et désactivez les systèmes électriques.

Mesurez la tension de la batterie entre les bornes négative (-) et positive (+).

Tension standard :

Environ 12,5 - 12,9V [20°C (68°F)]

Si la tension est inférieure aux spécifications, chargez la batterie.

Vérification de la tension de charge

1.	Mettez le moteur en marche.

2.	Activez les systèmes électriques.

3.	Maintenez la vitesse du moteur à 2,500 tr/min.

Mesurez la tension de la batterie entre les bornes négative (-) et positive (+).

Tension standard :

Environ 13,5 - 14,5 V [20°C (68°F)]

Si la tension est inférieure aux spécifications, chargez la batterie.

CONTRÔLE GÉNÉRALE

1.	Vérifiez que les bornes de la batterie ne sont pas desserrées ou corrodées. (Reportez-vous au Système de charge - "Batterie")

Vérifiez la continuité des fusibles.

Fusible de l'alternateur

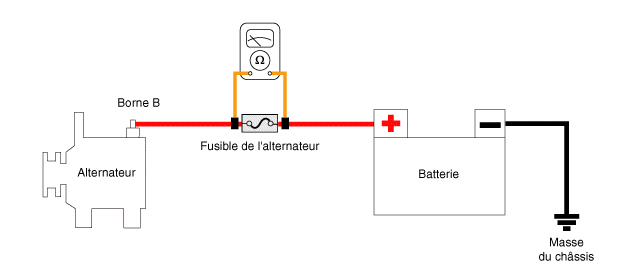

(1)	Vérifiez la continuité du fusible (A) de l'alternateur.

(2)

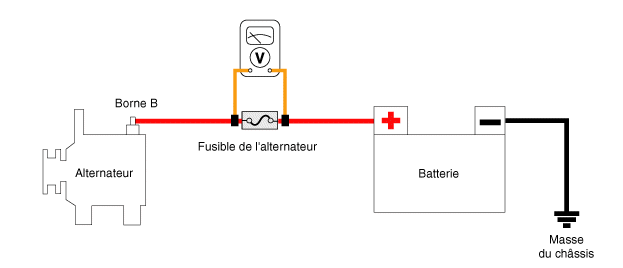

Mesurez la tension comme indiqué dans l'image ci-dessous.

VALEUR STANDARD :Environ 0 V

(3)

Si le fusible de l'alternateur est grillé, remplacez-le comme dans la procédure ci-dessous:

a.	Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative de la batterie (-).

b.	Déposez les écrous de fixation du câble positif (+) de batterie (A).

c.	Remplacez le fusible de l'alternateur nominal ou le câble de batterie.

d.	Pour la pose, suivez la procédure inverse de la dépose.

CONTRÔLE DE LA COURROIE DE TRANSMISSION

(1)

Recherchez visuellement une usure excessive de la courroie, des cordons effilochés, etc.

Si des défauts sont présents, remplacez la courroie de transmission.

•	Des craquelures sur la face nervurée de la courroie sont considérées comme acceptables. Si des morceaux sont manquants au niveau des nervures, la courroie doit être remplacée.

4.	Mesurez et réglez la tension de la courroie d'entraînement. (Reportez-vous au Système mécanique du moteur - "Courroie de transmission")

Contrôle visuel du câblage de l'alternateur et détection d'éventuels bruits anormaux.

(1)	Vérifiez le bon état du câblage.

(2)	Avec le moteur en marche, contrôlez l′absence de bruits anormaux provenant de l′alternateur.

CONTRÔLE DU CIRCUIT DU TÉMOIN D′AVERTISSEMENT DE DÉCHARGE

(1)	Réchauffez le moteur et arrêtez-le.

(2)	Désactivez tous les accessoires.

(3)	Mettre le contact (position ON). Vérifier que le témoin d'alerte de décharge s'allume.

(4)	Démarrer le moteur. Vérifier que le témoin s'allume. Si le témoin ne s'éteint pas comme spécifié, recherchez une panne du circuit du témoin de décharge.

Vérification de l'état de serrage de la borne

•	Etat de la borne B+ de l'alternateur

•	Ecrou de serrage de la borne B+ de l'alternateur

•	Borne positive (+) de la batterie

•	Etat de l'écrou de serrage de la borne positive (+) de la batterie

•	Etat de la borne négative (-) de la batterie

•	Etat de l'écrou de serrage de la borne négative (-) de la batterie

•	Etat de serrage du boulon de fixation de la borne négative (-) de la batterie (Masse châssis)

•	Etat de la borne négative (-) du capteur de batterie (avec capteur de batterie)

•	Etat de l'écrou de serrage de la borne négative (-) du capteur de batterie (avec capteur de batterie)

•	Etat de serrage du boulon de fixation de la borne négative (-) du capteur de batterie (Masse châssis) [Avec capteur de batterie]

•	Etat du faisceau positif (+) de la boîte à fusible & relais du compartiment moteur

•	Etat de l'écrou de serrage du faisceau positif (+) de la boîte à fusible & relais du compartiment moteur

•	Vérifiez une anomalie de la masse lors la peinture du châssis

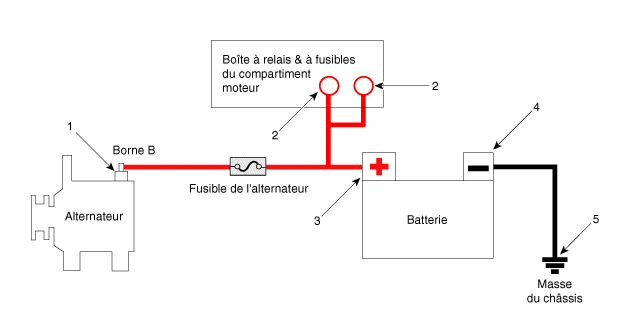

Inspection de l'emplacement des composants

1. Borne B+ alternateur
2. Borne positive (+) de la boîte à fusible & relais du compartiment moteur
3. Borne négative (+) de la batterie

4. Borne négative (-) de la batterie
5. Masse du châssis

Inspection état masse de la boîte-pont/ du moteur

•	Etat masse

•	Etat de serrage du boulon de fixation (châssis)

•	Etat de serrage du boulon de fixation (moteur)

•	Vérifiez une anomalie de la masse lors la peinture du châssis

Inspection état masse du faisceau de câblage

•	Etat masse

•	Etat de serrage du boulon de fixation (châssis)

•	Etat de serrage du boulon de fixation (moteur)

•	Vérifiez une anomalie de la masse lors la peinture du châssis

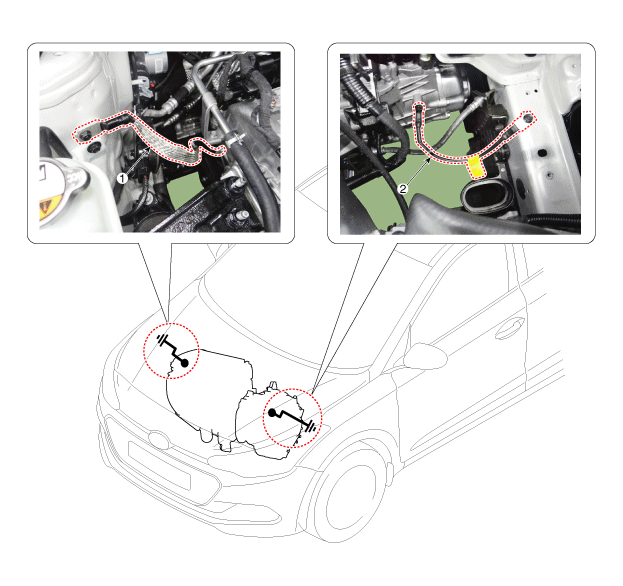

1. Masse du moteur (Moteur ↔ Châssis)
2. Masse de la boîte-pont (Boîte-pont ↔ Châssis)

Vérifiez le point de masse.

(Voir Configurations des faisceaux ETM - "Point de masse")

Vérification de la valeur spécifiée électrique (à l'aide du voltmètre et de l'ampèremètre)

TEST DE CHUTE DE TENSION DU CÂBLE DE SORTIE DE L'ALTERNATEUR

Ce test détermine l'état approprié du câblage entre la borne "B" de l'alternateur et la borne positive (+) de batterie lors de l'application de la méthode de chute de tension.

(1)

Préparatifs

a.	Positionnez l′interrupteur d′allumage sur "OFF".

Débrancher le câble de sortie de la borne "B" de l'alternateur. Connecter la borne (+) du câble de plomb de l'ampèremètre à la borne B de l'alternateur, et la borne (-) du câble de plomb de l'ampèremètre au câble de sortie. Branchez le fil (+) du voltmètre sur la borne"B" de l'alternateur et le fil (-) du voltmètre sur la borne (+) de la batterie.

(2)

Test

a.	Mettez le moteur en marche.

b.	Allumez les feux avant et le moteur de soufflerie, réglez la vitesse du moteur jusqu'à ce que l'ampèremètre indique 20 A et lisez le voltmètre.

(3)

RÉSULTAT

Le voltmètre affiche probablement la valeur standard.

VALEUR STANDARD :0,2 V max

Si la valeur affichée par le voltmètre est supérieure à la valeur requise (supérieure à 0,2 V max.), on peut suspecter un câblage en mauvais état. Dans ce cas, contrôlez le câblage entre la borne "B" de l'alternateur et la borne (+) de la batterie. Contrôlez s'il y a des connexions desserrées, des changements de couleur dus à une surchauffe excessive du câblage, etc. Corrigez ces aspects avant de réaliser le test à nouveau.

c.	Après avoir effectué ce test, réglez la vitesse du moteur au ralenti. Coupez les phares, le moteur de soufflerie et le commutateur d'allumage.

TEST DU COURANT DE SORTIE

Ce test permet de déterminer si l'alternateur délivre, ou non, un courant de sortie correspondant à la normale.

(1)

Préparatifs

Avant le test, vérifiez les éléments suivants et corrigez si nécessaire.

Contrôlez la batterie installée dans le véhicule pour garantir qu'elle est en bon état. Reportez-vous au chapitre "Batterie" pour le contrôle de la batterie.

La batterie utilisée pour tester le courant de sortie doit être partiellement déchargée.

Le test ne peut pas être réalisé correctement avec une batterie complètement chargée à cause d'une charge insuffisante.

Vérifiez la tension de la courroie de transmission de l'alternateur. Reportez-vous au chapitre "Inspection de la courroie de transmission" pour le contrôle de la tension de la courroie.

b.	Tournez l′interrupteur d′allumage sur OFF.

c.	Débranchez le câble de masse de la batterie.

d.	Débranchez le câble de sortie de l′alternateur de la borne "B" de l′alternateur.

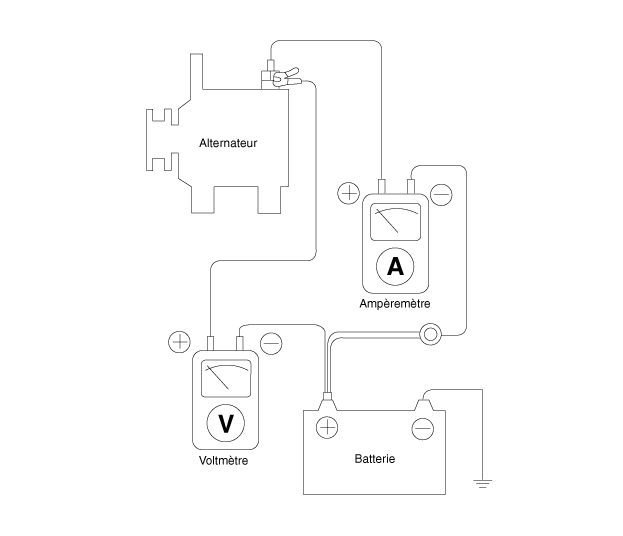

Branchez un ampèremètre de courant continu (0 à 150 A) en série, entre la borne "B" et le fil de sortie débranché. Assurez-vous que le fil négatif (-) de l′ampèremètre soit branché au fil de sortie débranché.

Serrez chaque branchement solidement, car un fort courant va circuler. Ne pas utiliser de pinces.

f.	Branchez un voltmètre (0 à 20 V) entre la borne "B" et la masse. Branchez le câble de plomb (+) sur la borne "B" de l'alternateur et le câble de plomb (-) à une masse correcte.

g.	Branchez le câble de masse de la batterie.

h.	À laissez le capot du moteur ouvert.

(2)

Test

a.	Vérifiez que le voltmètre affiche la même valeur que la tension de la batterie. Si la valeur affichée par le voltmètre est nulle, alors il y a un circuit ouvert dans le câble situé entre la borne "B" de l'alternateur et la borne (+) de la batterie ou il y a une mise à la terre incorrecte.

b.	Démarrez le moteur et allumez les feux avant.

Positionnez les feux avant en feux de route et le ventilateur du chauffage sur HIGH, accélérez rapidement jusqu'à ce que le moteur atteigne 2 500 tr/min et lisez la valeur maximale du courant de sortie indiquée par l'ampèremètre.

•	Après le démarrage du moteur, le courant de charge diminue rapidement. Par conséquent, l'opération ci-dessus doit être accomplie rapidement afin de lire la valeur maximale correcte du courant.

(3)

RÉSULTAT

L'indication de l'ampèremètre doit être supérieure à la valeur limite. Si c'est inférieur malgré le bon état du câble de sortie de l'alternateur, déposez l'alternateur du véhicule et testez-le.

Valeur limite :60% de la tension nominale

• La valeur nominale de courant de sortie est affichée sur la plaquette fixée au corps d'alternateur.

•

La valeur de tension de sortie change avec la charge électrique et la température de l'alternateur. Par conséquent, il est possible de ne pas obtenir le courant de sortie nominal. Dans ce cas, gardez les phares allumés pour décharger la batterie ou utilisez les éclairages d'autres véhicules pour augmenter la charge électrique.

Il se peut que vous n'atteigniez pas le courant de sortie nominal si la température de l'alternateur même, ou la température ambiante, est trop élevée. Dans ce cas, diminuer la température avant de recommencer le test.

b.	Une fois le test du courant de sortie effectué, réduisez la vitesse du moteur au ralenti et positionnez l′interrupteur d′allumage sur "OFF".

c.	Débranchez la borne négative (-) de la batterie.

d.	Retirez l′ampèremètre, le voltmètre et le tachymètre-moteur.

e.	Branchez le câble de sortie de l′alternateur à la borne "B" de l′alternateur.

f.	Branchez la borne négative (-) de la batterie.

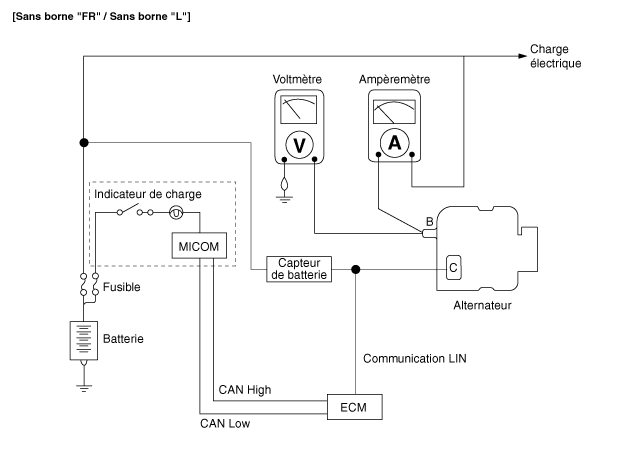

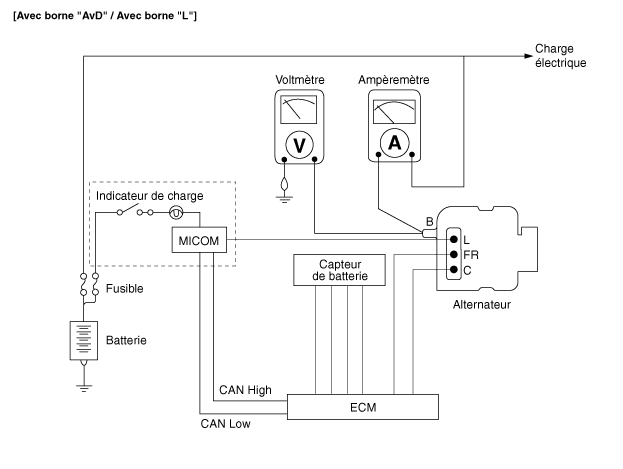

TEST DE TENSION RÉGULÉE

Le but de ce test est de vérifier que le régulateur électronique de tension contrôle la tension correctement.

(1)

Préparatifs

Avant le test, vérifiez les éléments suivants et corrigez si nécessaire.

Contrôlez que la batterie installée sur le véhicule est complètement chargée. Reportez-vous au chapitre "Batterie" pour le contrôle de la batterie.

Contrôlez la tension de la courroie de transmission de l'alternateur. Reportez-vous au chapitre "Inspection de la courroie de transmission" pour le contrôle de la tension de la courroie.

b.	Positionnez l′interrupteur d′allumage sur "OFF".

c.	Débranchez la borne négative (-) de la batterie.

d.	Brancher un voltmètre numérique entre la borne "B" de l′alternateur et la masse. Connecter le fil (+) du voltmètre à la borne "B" de l′alternateur. Brancher le fil (-) à une bonne prise de terre ou à la borne (-) de la batterie.

e.	Débranchez le câble de sortie de l′alternateur de la borne "B" de l′alternateur.

f.	Connectez un ampèremètre DC (0 à 150A) en série entre la borne "B" et le fil de sortie déconnecté. Branchez (-) le fil de l'ampèremètre au fil de sortie débranché.

g.	Branchez la borne négative (-) de la batterie.

(2)

Test

Positionnez l′interrupteur d′allumage sur "ON" et vérifiez que le voltmètre affiche la valeur suivante.

Tension :Tension de la batterie

Si le voltmètre affiche 0 V, un circuit ouvert est présent dans le câble reliant la borne "B" de l'alternateur et la borne (-) de la batterie.

b.	Démarrer le moteur. Mettre toutes les lumières et accessoires en position Off.

c.	Faites tourner le moteur à un régime d'environ 2 500 tr/mn et lisez le voltmètre quand le courant de sortie de l'alternateur descend à 10 A ou moins.

(3)

RÉSULTAT

Si l'indication du voltmètre est différente de la valeur standard, le régulateur de tension ou l'alternateur est défectueux.

Tension de régulée :11,7 ~ 15,3V

b.	Si l'indication du voltmètre est différente de la valeur standard, le régulateur de tension ou l'alternateur est défectueux.

c.	Débranchez la borne négative (-) de la batterie.

d.	Retirez le voltmètre et l'ampèremètre.

e.	Branchez le câble de sortie de l′alternateur à la borne "B" de l′alternateur.

f.	Branchez la borne négative (-) de la batterie.

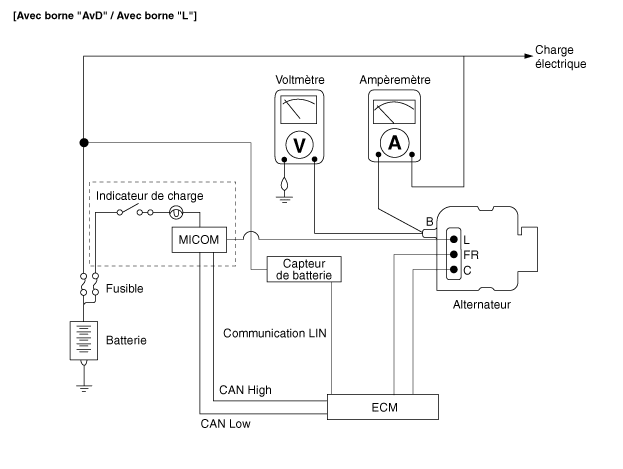

Vérification de la valeur spécifiée électrique (à l'aide du voltmètre et de l'ampèremètre de type bride de fixation)

TEST DE CHUTE DE TENSION DU CÂBLE DE SORTIE DE L'ALTERNATEUR

Ce test détermine l'état approprié du câblage entre la borne "B" de l'alternateur et la borne positive (+) de batterie lors de l'application de la méthode de chute de tension.

(1)

Préparatifs

a.	Positionnez l′interrupteur d′allumage sur "OFF".

b.	Installez l'ampèremètre de type bride de fixation entre la borne de batterie positive (+) et la borne "B" de l'alternateur.

c.	Branchez le câble de plomb (+) du voltmètre sur la borne "B" de l'alternateur et le câble de plomb (-) du voltmètre sur la borne (+) de la batterie.

(2)

Test

a.	Mettez le moteur en marche.

b.	Allumez les feux avant et le moteur de soufflerie, réglez la vitesse du moteur jusqu'à ce que l'ampèremètre indique 20 A et lisez le voltmètre.

(3)

RÉSULTAT

Le voltmètre affiche probablement la valeur standard.

VALEUR STANDARD :0,2 V max

c.	Après avoir effectué ce test, réglez la vitesse du moteur au ralenti. Coupez les phares, le moteur de soufflerie et le commutateur d'allumage.

TEST DU COURANT DE SORTIE

Ce test permet de déterminer si l'alternateur délivre, ou non, un courant de sortie correspondant à la normale.

(1)

Préparatifs

Avant le test, vérifiez les éléments suivants et corrigez si nécessaire.

Assurez-vous que la batterie installée sur le véhicule est en bon état. Reportez-vous au chapitre "Batterie" pour le contrôle de la batterie.

La batterie utilisée pour tester le courant de sortie doit être partiellement déchargée.

Le test ne peut pas être réalisé correctement avec une batterie complètement chargée à cause d'une charge insuffisante.

Vérifiez la tension de la courroie de transmission de l'alternateur. Reportez-vous au chapitre "Inspection de la courroie de transmission" pour le contrôle de la tension de la courroie.

b.	Tournez l′interrupteur d′allumage sur OFF.

c.	Débranchez la borne négative (-) de la batterie.

d.	Installez l'ampèremètre de type bride de fixation entre la borne de batterie positive (+) et la borne "B" de l'alternateur.

Serrez chaque branchement solidement, car un fort courant va circuler. Ne pas utiliser de pinces.

f.	Branchez un voltmètre (0 à 20 V) entre la borne "B" et la masse. Branchez le câble de plomb (+) sur la borne "B" de l'alternateur et le câble de plomb (-) à une masse correcte.

g.	Branchez la borne négative (-) de la batterie.

h.	À laissez le capot du moteur ouvert.

(2)

Test

a.	Vérifiez que le voltmètre affiche la même valeur que la tension de la batterie. Si la valeur affichée par le voltmètre est nulle, alors il y a un circuit ouvert dans le câble situé entre la borne "B" de l'alternateur et la borne (+) de la batterie ou il y a une mise à la terre incorrecte.

b.	Démarrez le moteur et allumez les feux avant.

•	Après le démarrage du moteur, le courant de charge diminue rapidement. Par conséquent, l'opération ci-dessus doit être accomplie rapidement afin de lire la valeur maximale correcte du courant.

(3)

RÉSULTAT

Valeur limite :60% de la tension nominale

• La valeur nominale de courant de sortie est affichée sur la plaquette fixée au corps d'alternateur.

•

b.	Une fois le test du courant de sortie effectué, réduisez la vitesse du moteur au ralenti et positionnez le contacteur d'allumage sur

c.	Débranchez la borne négative (-) de la batterie.

d.	Retirez l′ampèremètre, le voltmètre et le tachymètre-moteur.

e.	Branchez le câble de sortie de l′alternateur à la borne "B" de l′alternateur.

f.	Branchez la borne négative (-) de la batterie.

TEST DE TENSION RÉGULÉE

Le but de ce test est de vérifier que le régulateur électronique de tension contrôle la tension correctement.

(1)

Préparatifs

Avant le test, vérifiez les éléments suivants et corrigez si nécessaire.

Contrôlez que la batterie installée sur le véhicule est complètement chargée. Reportez-vous au chapitre "Batterie" pour le contrôle de la batterie.

Contrôlez la tension de la courroie de transmission de l'alternateur. Reportez-vous au chapitre "Inspection de la courroie de transmission" pour le contrôle de la tension de la courroie.

b.	Positionnez l′interrupteur d′allumage sur "OFF".

c.	Débranchez la borne négative (-) de la batterie.

d.	Brancher un voltmètre numérique entre la borne "B" de l′alternateur et la masse. Connecter le fil (+) du voltmètre à la borne "B" de l′alternateur. Brancher le fil (-) à une bonne prise de terre ou à la borne (-) de la batterie.

e.	Débranchez le câble de sortie de l′alternateur de la borne "B" de l′alternateur.

f.	Branchez un ampèremètre CC (0 à 150A) en série entre la borne "B" et le fil de sortie débranché. Branchez le fil négatif (-) de l'ampèremètre au fil de sortie débranché.

g.	Branchez la borne négative (-) de la batterie.

(2)

Test

Positionnez l′interrupteur d′allumage sur "ON" et vérifiez que le voltmètre affiche la valeur suivante.

Tension :Tension de la batterie

Si le voltmètre affiche 0 V, un circuit ouvert est présent dans le câble reliant la borne "B" de l'alternateur et la borne (-) de la batterie.

b.	Démarrer le moteur. Mettre toutes les lumières et accessoires en position Off.

c.	Faites tourner le moteur à un régime d'environ 2 500 tr/mn et lisez le voltmètre quand le courant de sortie de l'alternateur descend à 10 A ou moins.

(3)

RÉSULTAT

Si la valeur lue par le voltmètre ne correspond pas à la valeur standard, le régulateur de tension ou l'alternateur est défaillant.

Tension de régulée :11,7 ~ 15,3V

b.	Si la valeur lue par le voltmètre ne correspond pas à la valeur standard, le régulateur de tension ou l'alternateur est défaillant.

c.	Débranchez la borne négative (-) de la batterie.

d.	Retirez le voltmètre et l'ampèremètre.

e.	Branchez le câble de sortie de l′alternateur à la borne "B" de l′alternateur.

f.	Branchez la borne négative (-) de la batterie.

Vérification du courant d'obscurité du véhicule

[Utilisation d'un ampèremètre]

1.	Désactivez tous les dispositifs électriques et coupez le commutateur d'allumage.

Fermez toutes les portes sauf le capot moteur, puis verrouillez toutes les portes.

(1)	Débranchez le connecteur de l'interrupteur du capot.

(2)	Fermer le coffre.

(3)	Fermez les portes ou retirez les interrupteurs de porte.

Attendez quelques minutes, jusqu'à ce que les systèmes électriques du véhicule se mettent en veille.

•	Pour une mesure précise du courant parasite du véhicule, tous les systèmes électriques doivent être en mode de veille. (Cela prend entre une heure et un jour.) Cependant, un courant d'obscurité approximatif du véhicule peut être mesuré après 10-20 minutes.

Branchez un ampèremètre en séries entre la borne de batterie négative (-) et le câble de masse, puis débranchez doucement la fixation de la borne négative de la batterie (-).

•

Assurez-vous que les fils de plomb de l'ampèremètre sont correctement sécurisés à la borne de la batterie (-) et mettez à la masse pour éviter à la batterie d'être réinitialisée. Au cas où la batterie est réinitialisée, connectez à nouveau le câble de la batterie, puis démarrez le moteur ou tournez le commutateur d'allumage sur ON pendant plus de 10 secondes. Répétez la procédure à partir de 1.

Pour éviter que la batterie ne se réinitialise pendant la vérification,

1)	Connectez un câble de connexion entre la borne (-) de la batterie et le câble de masse

2)	Débranchez le câble de masse de la borne (-) de la batterie.

3)	Connectez un ampèremètre entre la borne (-) de la batterie et le câble de masse.

4)	Après la déconnexion du câble de connexion, lisez la valeur de courant sur l'ampèremètre.

Lisez la valeur de courant de l'ampèremètre.

•	Si le courant d'obscurité est au-dessus de la valeur limite, contrôlez l'absence de circuit anormal en déposant les fusibles un par un et en contrôlant le courant d'obscurité.

•	Rebranchez uniquement le fusible suspecté du courant d'obscurité parasite et cherchez l'unité suspectée en déposant les composants branchés avec le circuit jusqu'à ce que courant d'obscurité chute en dessous de la valeur limite.

Valeur limite (après 10 - 20 min.) :En dessous de 50mA

[Avec un ampèremètre de type bride de fixation]

6.	Désactivez tous les dispositifs électriques et coupez le commutateur d'allumage.

Fermez toutes les portes sauf le capot moteur, puis verrouillez toutes les portes.

(1)	Débranchez le connecteur de l'interrupteur du capot.

(2)	Fermer le coffre.

(3)	Fermez les portes ou retirez les interrupteurs de porte.

Attendez quelques minutes, jusqu'à ce que les systèmes électriques du véhicule se mettent en veille.

•	Pour une mesure précise du courant d'obscurité du véhicule, tous les systèmes électriques doivent être en veille. (Cela prend entre une heure et un jour.) Cependant, un courant d'obscurité approximatif du véhicule peut être mesuré après 10 à 20 minutes.

9.	Installez un ampèremètre de type fixation sur la borne négative de la batterie (-).

10.

Lisez la valeur de courant de l'ampèremètre.

•	Si le courant d'obscurité est au-dessus de la valeur limite, contrôlez l'absence de circuit anormal en déposant les fusibles un par un et en contrôlant le courant d'obscurité.

•	Rebranchez uniquement le fusible suspecté du courant d'obscurité parasite et cherchez l'unité suspectée en déposant les composants branchés avec le circuit jusqu'à ce que courant d'obscurité chute en dessous de la valeur limite.

Valeur limite (après 10 - 20 min.) :En dessous de 50mA

Diagrammes schématiques

Schéma du circuit ...

Recherche de pannes

RECHERCHE DE PANNES Symptôme Zone suspecte REMÈDE L'indicateur de charge ne s'allume pas lorsque le contacteur d ...

Autres materiaux:

Pare-soleil Procédures de réparation
REMPLACEMENT • Portez des gants pour protéger vos mains. • ...

À interrupteur des feux de détresse Procédures de réparation
DÉPOSE 1. Débranchez la borne négative (-) de la batterie. 2. Déposez le panneau de bord central. (Reportez-vous à Carrosserie - "Tableau de bord central") 3. Déconnectez le commutateur ...
