Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Procédures de réparation

Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique de carrosserie / Module de commande de carrosserie (BCM) / Procédures de réparation

DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez le panneau central du tableau de bord.
(Reportez-vous au groupe Carrosserie - "Tableau de bord")
3.
Retirez l'unité BCM (A) après avoir desserré l'écrou et déconnectez les connecteurs (B).
INSTALLATION
1.
Installer le BCM.
2.
Installez le panneau central du tableau de bord.
3.
Brancher la borne négative (-) de la batterie.
Diagnostic BCM avec GDS

1.
Le système électrique de carrosserie peut être rapidement diagnostiqué pour les pièces défectueuses avec le système de diagnostic du véhicule (GDS).
Le système de diagnostic (GDS) fournit les informations suivantes.
(1)
Autodiagnostic : Vérification du code d'erreur (DTC) et affichage
(2)
Données actuelles : Vérification de l'état des données d'entrée/de sortie du système
(3)
Test de l'actionneur: Vérification des conditions de fonctionnement du système
(4)
Fonction supplémentaire : Autre que le contrôle, comme l'option de système et le réglage du point zéro
2.
Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier le véhicule avec le testeur.
3.
Sélectionnez le "Module de commande de carrosserie (BCM)".
4.

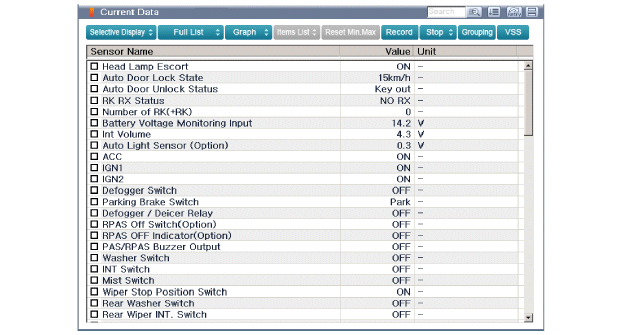

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.
Les données d'entrée/sortie pour les capteurs correspondant à BCM peuvent être vérifiées.
5.

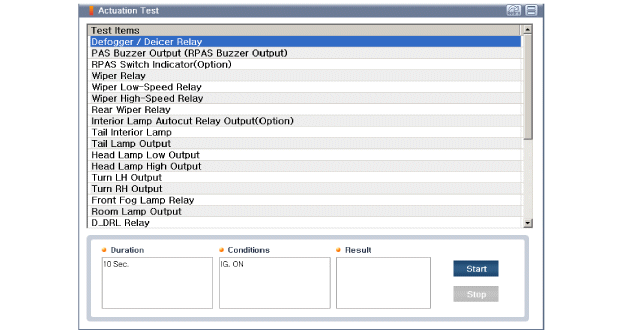

Si vous contrôlez le fonctionnement des données de chaque module, sélectionnez "Test d'activation".
6.

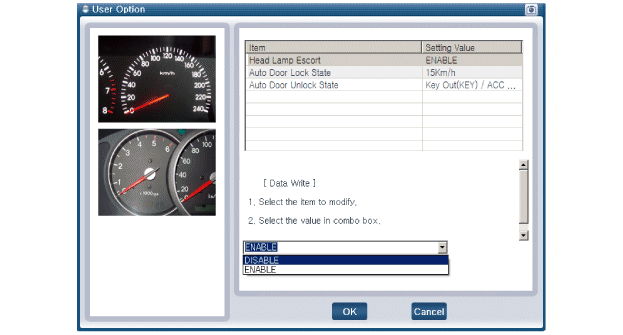

Si vous voulez changer l'option utilisateur, sélectionnez "option utilisateur".
