Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Procédures de réparation

REMPLACEMENT
1.

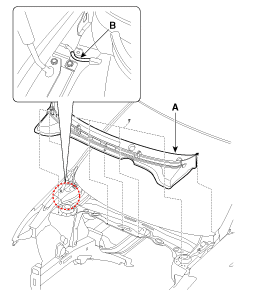

Déposez le capuchon (A) et les écrous puis le bras d'essuie-glace (B).
Couple de serrage:
22,6 ~ 26,5 N.m (2,3 ~ 2,7 kgf.m, 16,6 ~ 19,5 lb-ft)

2.
Débranchez le flexible de la buse (B).
3.
Détachez les clips et déposez le couvercle supérieur d'auvent (A).

4.
Pour la pose, suivez la procédure inverse de la dépose.

•
Remplacez tout clip endommagé.
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS 1. Couvercle supérieur de auvent ...
