Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Procédures de réparation

Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte arrière-gauche / Procédures de réparation

RÉGLAGE

RÉGLAGE DE LA VITRE

•	Contrôler si le canal de coulissement de la vitre est endommagé ou détérioré et remplacez-le si nécessaire.

1.	Enlevez la garniture de porte arrière.

2.	Débranchez le connecteur du haut-parleur de la porte arrière (A).

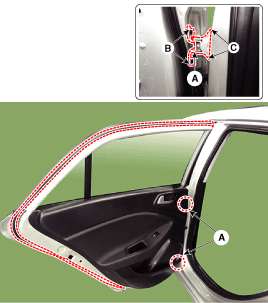

3.	Après avoir desserré les vis de fixation, enlevez le support de fixation de la garniture de porte arrière (A).

Retirez le joint de la garniture de porte arrière (B).

•	Remplacez un joint de la garniture de porte endommagé.

5.	Déplacez la vitre de porte arrière (A) lentement jusqu'à ce que les boulons de la vitre soient visibles et relâchez-les.

6.	Contrôlez que la vitre se déplace librement.

RÉGLAGE DE LA VERTENELLE DE PORTE

•	Assurez-vous que la porte ferme bien sans devoir la claquer. Si nécessaire, réglez la vertenelle (A) : Les écrous de la feuillure sont fixés. La vertenelle se règle correctement du haut vers le bas et en avant et en arrière.

Desserrez les vis (B) suffisamment pour déplacer la vertenelle.

Couple de serrage:

(B) : 16,7 ~ 21,6 N.m (1,7 ~ 2,2 kgf.m, 12,3 ~ 15,9 lb-ft)

2.	Tapez sur la vertenelle avec un marteau en plastique pour régler la vertenelle. La vertenelle ne se déplace pas beaucoup mais donne un réglage.

3.	Tener la poignée externe en position ouverte et pousser la porte contre la carrosserie pour vous assurer que la vertenelle permet une bonne fermeture. Si la porte se ferme bien, serrer les vis et vérifier à nouveau.

RÉGLAGE DE LA POSITION DE PORTE

•

Après avoir installé la porte, vérifiez l'installation avec les panneaux adjacents de la carrosserie, puis vérifiez l'ajustement entre les parties la partie avant, arrière et basse, les bords des portes et la carrosserie. Vérifiez que la portière et les bords de la carrosserie soient parallèles. Avant le réglage, remplacez les boulons de montage.

1.	Vérifier que la portière et les bords de la carrosserie sont parallèles.

2.	Placez le véhicule sur une surface plane lors du réglage des portes.

Ajustez les charnières (A) :

•	Desserrez légèrement les boulons de montage de la porte, et faites bouger la porte en avant et en arrière jusqu'à ce qu'elle se sépare de la carrosserie.

•	Desserrez légèrement les boulons de montage de la charnière et faites bouger la porte en avant et en arrière, vers le haut et le bas jusqu'à ce que les espaces s'égalisent.

•	Placez un chiffon sur le cric pour éviter les dommages à la porte lors de son réglage.

Couple de serrage:

(B) : 9,8 ~19,6 N.m (1,0 ~ 2,0 kgf.m, 7,2 ~ 14,4 lb-ft)

4.	Graissez les parties du pivot des charnières indiquées par les flèches.

5.	Contrôlez qu'il n'y ait aucune fuite d′eau.
