Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Pompe à huile Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système mécanique du moteur / Système de lubrification / Pompe à huile Composants et emplacement des composants

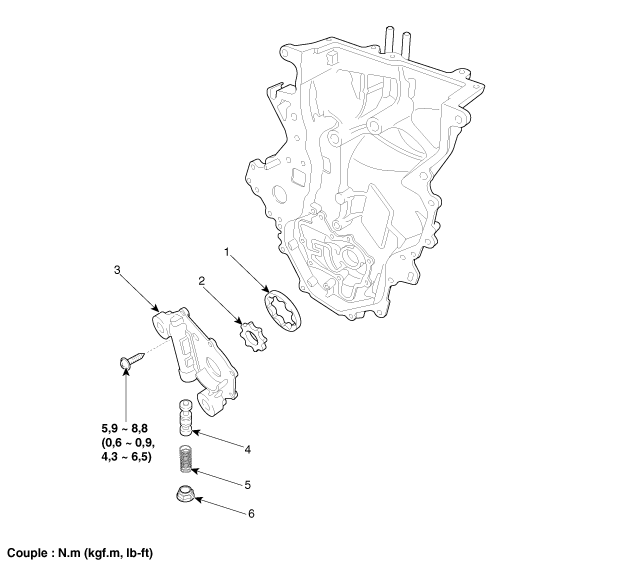

| COMPOSANTS |
| 1. Rotor
extérieur 2. Rotor intérieur 3. Couvre-pompe à huile |
4. Clapet
de décharge 5. Ressort 6. Bouchon |
REFROIDISSEUR D'HUILE Procédures de réparation
DÉPOSE
1.
Déposez le recouvrement inférieur du compartiment moteur.
(Reportez-vous au Moteur et Ensemble de la transmission - "Couvercle
inférieur ...
Pompe à huile Procédures de réparation
DÉPOSE
1.
Déposez le couvercle de la chaîne de distribution.
(Reportez-vous au système de distribution - "Carter de la chaîne de
distribution&quo ...
