Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Pédale de frein Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système de freinage / Système de freinage / Pédale de frein Composants et emplacement des composants

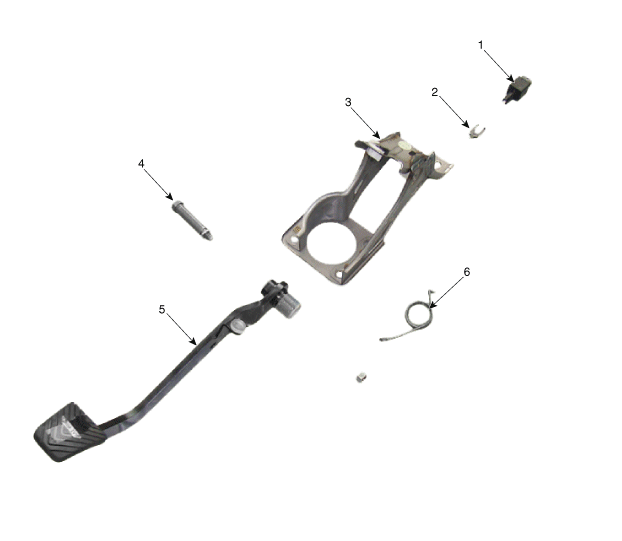

| COMPOSANTS |
| 1. Interrupteur de feu stop 2. Plaquette-arrêtoir 3. Ensemble de la traverse de la pédale de frein |
4. Boulon 5. Ensemble de pédale de frein 6. Ressort de rappel |
Conduite de frein Procédures de réparation
DÉPOSE
1.
Débranchez le connecteur de l'interrupteur de niveau du liquide des
freins et déposez le bouchon du réservoir.
2.
Vi ...
Pédale de frein Procédures de réparation
DÉPOSE
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Déposez le panneau inférieur du coussin anti-collision.
(Voir le ...
