Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Panneau central du tableau de bord Procédures de réparation

Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Panneau central du tableau de bord Procédures de réparation

REMPLACEMENT

•	Portez des gants pour protéger vos mains.

•	Si on fait levier à l'aide d'un tournevis à bout plat ou d'un outil de garniture à levier, enroulez-la avec un ruban de protection et appliquez du ruban autour des pièces concernées pour éviter un dommage.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Déposez le panneau du groupe d’instruments. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

3.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

4.	Retirez la boîte à gants. (Voir Rembourrage de sécurité - "Boîte à gants")

5.	Déposez la garniture de la colonne de direction. (Reportez-vous à Tableau de bord - "Carter de colonne de direction")

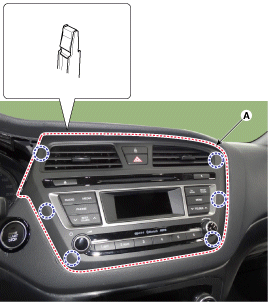

6.	Avec un tournevis ou un outil de dépose, enlevez la console centrale (A).

7.	Débranchez les connecteurs (A).

8.	Enlever l'unité audio. (Reportez-vous au système électrique de carrosserie - "Unité audio".)

9.	Enlevez l'unité de commande (A) du climatiseur et du chauffage.

10.	Débranchez les connecteur (A) et le flexible à air (B).

11.	Retirez le commutateur central (A) après avoir déconnecté le connecteur (B).

12.	Après avoir desserré les vis de fixation, déposez le panneau central du tableau de bord (A).

13.	Débranchez les connecteurs (A) et le flexible à air.

14.

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacer tous les clips endommagés.

Panneau central du tableau de bord Composants et emplacement des composants

emplacement des composants 1. Panneau central du tableau de bord ...

Tableau de bord principal Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Tableau de bord principal ...
