Hyundai i-20 (GB) 2014-2023 Revue Technique Automobile: MOTEUR D′ESSUIE-GLACE AVANT Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2023 Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / MOTEUR D′ESSUIE-GLACE AVANT Composants et emplacement des composants

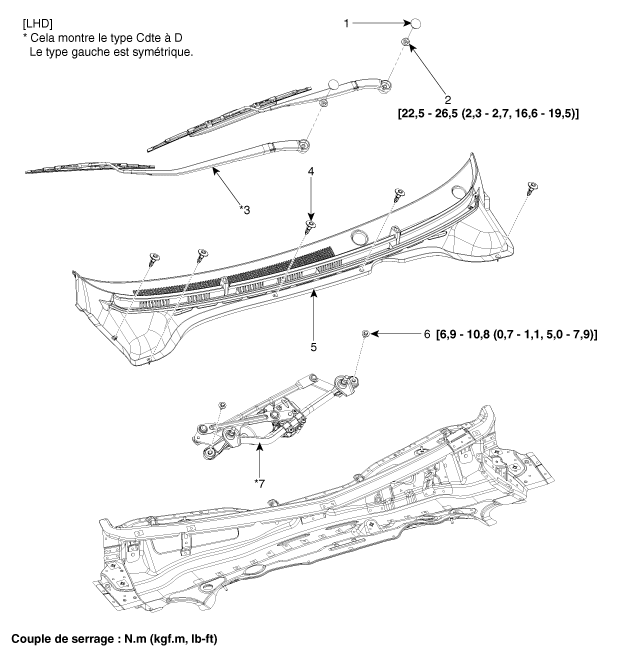

| EMPLACEMENT DES COMPOSANTS |
| 1. Bouchon 2. Écrou 3. Bras de l’essuie-glace et lame 4. Retenue de type goupille |
5. Couvercle supérieur de auvent 6. Boulon 7. Montage moteur et tringlerie d’essuie-glace |
À interrupteur de l′essuie-glace / lave-glace du pare-brise Procédures de réparation
Contrôle
Vérification du commutateur multifonction
1.
Testez chaque position de l′interrupteur afin de vérifier que le circuit
n'est pas ouvert entre ...
MOTEUR D′ESSUIE-GLACE AVANT Procédures de réparation
DÉPOSE
1.
Déposez le capuchon (B) et les écrous puis le bras d'essuie-glace (A).
Couple de serrage:
22,6 ~ 26,5 N.m (2,3 ...
Autres materiaux:
