| emplacement des composants |

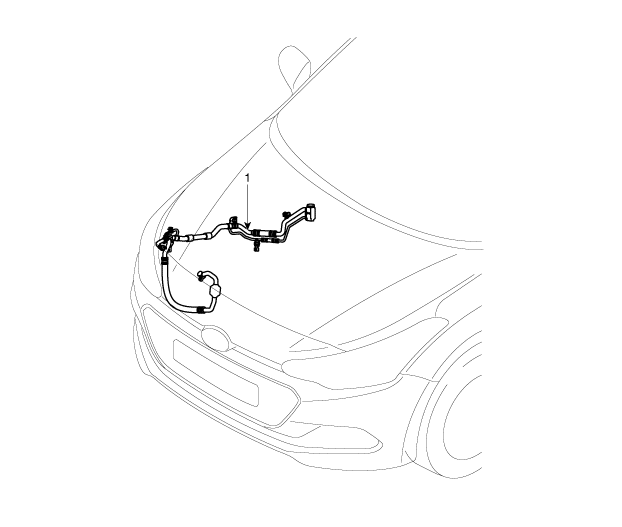

| 1. Conduite du réfrigérant |
Huile du compresseur Procédures de réparation
LIGNE DE RÉFRIGÉRANT Procédures de réparationÀ CAPTEUR DE POSITION DE L′ACCÉLÉRATEUR (APS) Spécifications
Spécification
ACCELERATEUR
Position
Tension de sortie (V) [vref = 5 V]
APS 1
APS 2
C.T
0,7 ~ 0,8
0,29 ~ 0,46
W.O.T
3,85 ~ 4,35
1,93 ~ 2,18
...
Composants et emplacement des composants
COMPOSANTS
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
NON
Description
NON
Description
1
masse
21
Entrée interrupteur journalier (-)
2
ÉCL ...
