Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Joint TJ Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Arbre de Transmission et Essieu / Arbre de transmission / Joint TJ Composants et emplacement des composants
| COMPOSANTS |

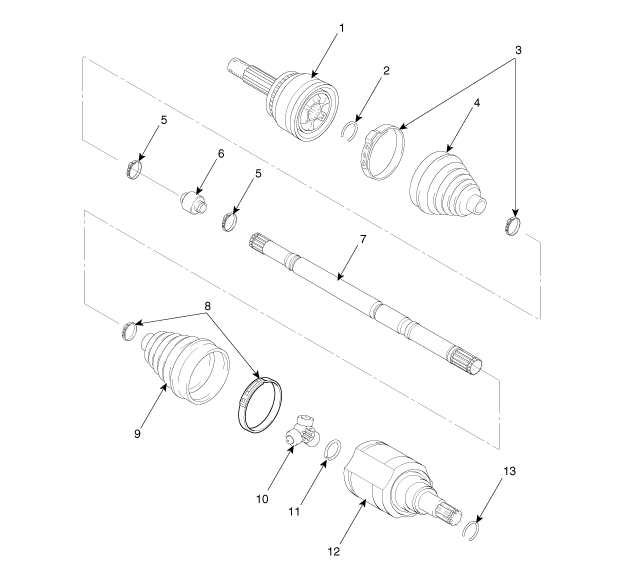

| (Droit) |
| 1. Ensemble du joint birfield 2. Circlip BJ 3: Bande du pare-poussière du JB 4. Soufflet BJ 5. Bande de l’amortisseur dynamique |
6. Amortisseur dynamique 7. Arbre 8. Bande du pare-poussière du TJ 9. Pare-poussière TJ |
10. Croisillon 11. Anneau élastique 12. Pare-poussière TJ 13. Clip |

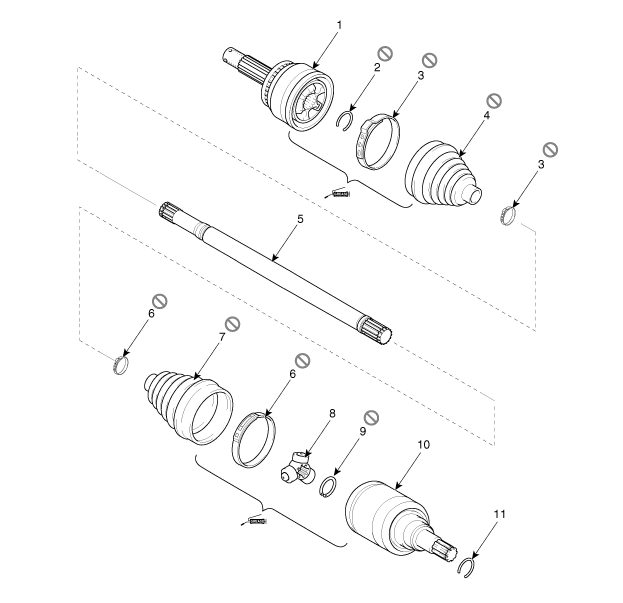

| (Gauche) |
| 1. Ensemble du joint birfield 2. Circlip 3: Bande du pare-poussière du JB 4. Soufflet BJ |
5. Arbre 6. Bande du pare-poussière du TJ 7. Pare-poussière du TJ 8. Croisillon |
9. Circlip 10. Pare-poussière du TJ 11. Clip |
