Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Jack multimédia Description et fonctionnement

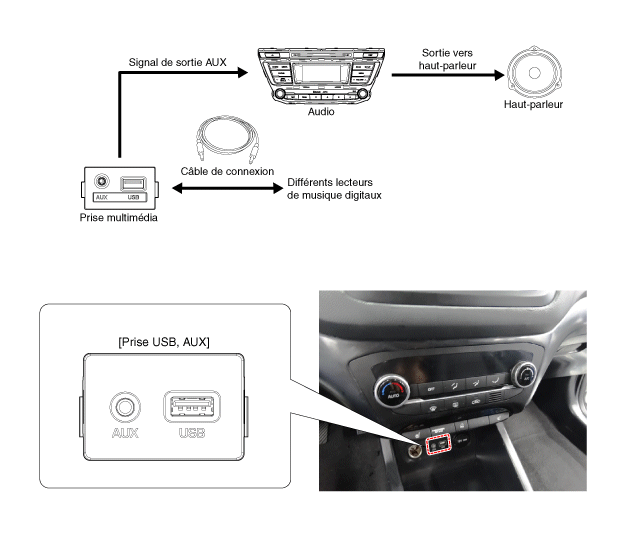

La prise multimédia sur le panneau supérieur de la console est destinée aux clients qui aiment écouter de la musique sur des reproducteurs externes portables comme des MP3 etc. avec le système sonore du véhicule lorsqu'il est connecté à ce jack. Le client a cette option supplémentaire.

En cas de déformations des appareils connectés à la source AUX, il se peut que l'unité audio ne soit pas défectueuse mais le niveau de sortie des appareils utilisés ne correspond pas à la spécification de l'entrée AUX.

Jack multimédia Diagrammes schématiques

Schéma du circuit ...

Jack multimédia Procédures de réparation

DÉPOSE 1. Retirez le couvercle supérieur de la console. (Reportez-vous au groupe Carrosserie - "Console au plancher") 2. ...
