| DIAGRAMME SCHÉMATIQUE |

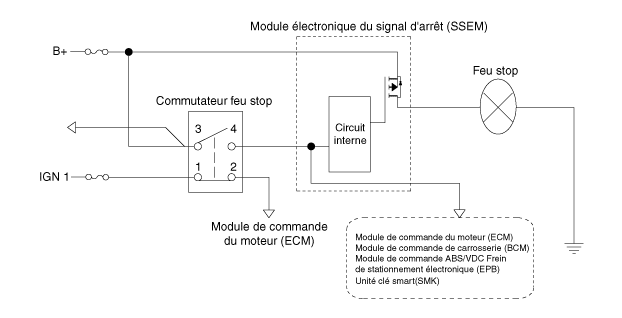

| Système Diagramme du circuit |

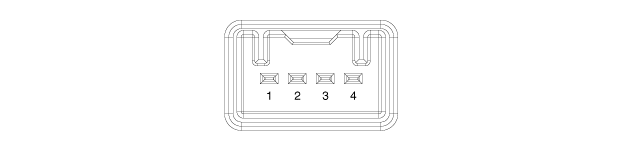

| FONCTION DE LA BORNE |

|
Borne |
Description |
|
1 |
ALL1 |
|
2 |
À module de commande du moteur (ECM) |
|
3 |
B. |
|
4 |
Feu stop |

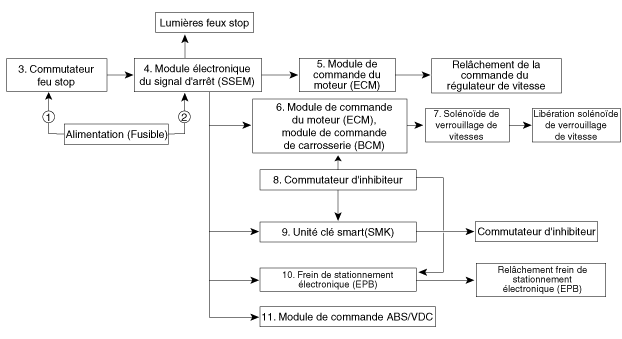

Interrupteur des feux de stop Description et fonctionnement
Interrupteur des feux de stop Recherche de pannesRCV Control Solenoid Valve Description et fonctionnement
Description
Installé sur la partie supérieure du moteur de ventilateur de refroidissement,
l'électrovanne de commande RCV (électrovanne de recirculation) fait fonctionner
l'actionneur RCV pour commander le passage de dérivation du compresseur du turbocompresseur.
...
Composants et emplacement des composants
COMPOSANTS
1. RECEPTEUR
2. Capteur TPMS (AVG)
3. Capteur TPMS (ARG)
4. Capteur TPMS (AVD)
5. Capteur TPMS (ARD)
...
