Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Interrupteur d'embrayage Description et fonctionnement
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système d'embrayage / Système d'embrayage / Interrupteur d'embrayage Description et fonctionnement
| Description |
| – |
Le fonctionnement d'embrayage est détecté par le signal de l'interrupteur
d'embrayage. Ce signal autorise l'ECM à faire face au changement instantané
de condition de charge.
|
| – |
Le signal du contacteur d'embrayage sert à détecter la vitesse engagée
avec la vitesse du véhicule et du moteur.
|

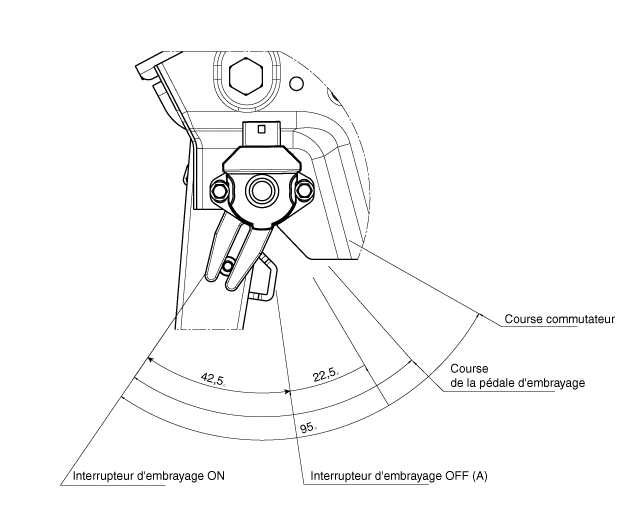

| Etat de fonctionnement du commutateur de verrouillage d'allumage & d'embrayage |
| – |
Si la pédale d'embrayage est enfoncée, (A) actionnez le commutateur
d'embrayage à un emplacement.
|
Interrupteur d'embrayage Diagrammes schématiques
Schéma du circuit
...
Interrupteur d'embrayage Procédures de réparation
Contrôle
CONTRÔLE DES COMPOSANTS
1.
Retirez le commutateur d'embrayage & de verrouillage d'allumage.
2.
Tournez ...
