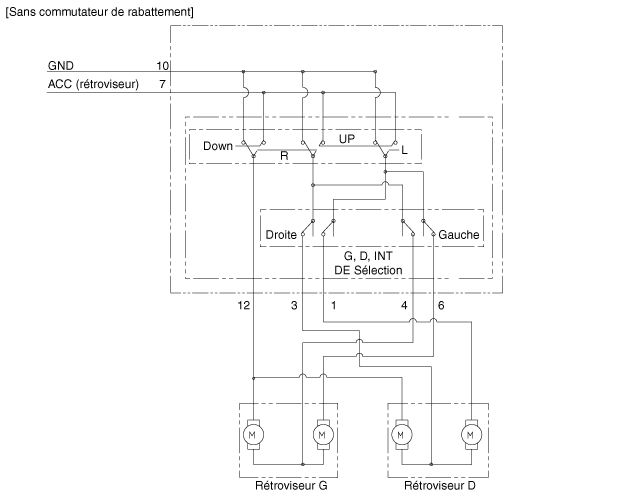

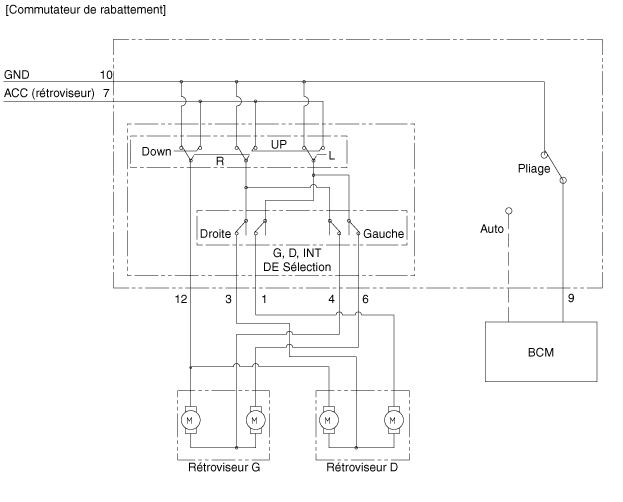

Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: INTERR. RÉTROVISEUR LECTRIQUE Diagrammes schématiques

Composants et emplacement des composants

COMPOSANTS 1. Rétroviseur électrique 2. Interrupteur du rétroviseur électrique ...

INTERR. RÉTROVISEUR LECTRIQUE Procédures de réparation

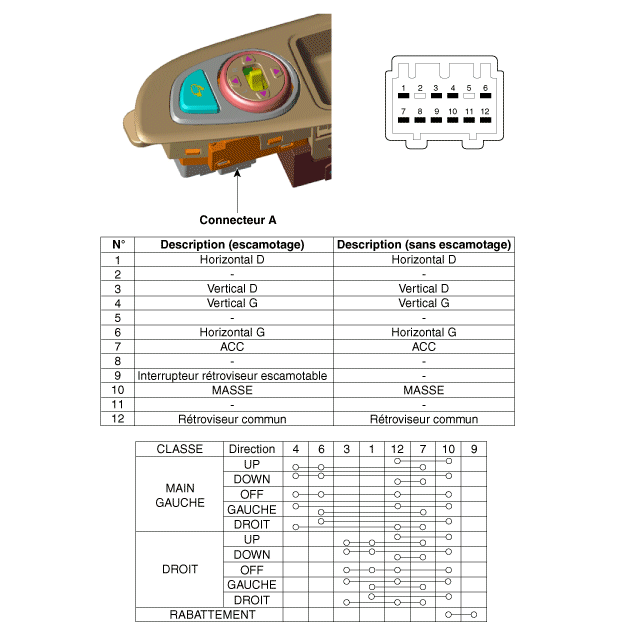

Contrôle 1. Testez chaque position de l′interrupteur afin de vérifier que le circuit n'est pas ouvert entre les bornes selon le tableau ci-dessous. ...
