Contrôle

1.	Débranchez le connecteur de l'interrupteur des feux de recul (A).

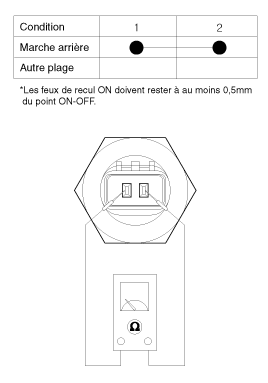

2.	Contrôlez la continuité entre les bornes 1 et 2 de l’interrupteur des feux de recul. Lorsque le levier de vitesses est en marche arrière, il doit y a avoir une continuité.

REMPLACEMENT

1.	Déposez l’ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

2.	Déposez la batterie et le plateau de la batterie. (Reportez-vous à Système électrique du moteur - "Batterie".)

3.	Enlever l´ECM. (Reportez-vous à Système de commande du moteur - "ECM".)

4.	Débranchez le connecteur de l'interrupteur des feux de recul (A).

5.	Déposez l'interrupteur des feux de recul (A).

Remplacez par un nouveau et installez l'interrupteur des feux de recul.

Couple de serrage :

39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)
