Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Garniture du pilier central Procédures de réparation
[Garniture inférieure du montant central]
| • |
Portez des gants pour protéger vos mains.
|
|
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de la garniture intérieure pour ne pas endommager
la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture de protection de la porte avant.
(Reportez-vous à Garniture intérieure - "Garniture de porte")
|
| 2. |
Enlever l’habillage antirayure de la porte arrière.
(Voir Garniture intérieure - "Garniture de protection arrière")
|
| 3. |
Déposer délicatement le joint d’étanchéité latéral de la porte avant.
|
| 4. |
Déposer délicatement le joint d’étanchéité latéral de la porte arrière.
|
| 5. |

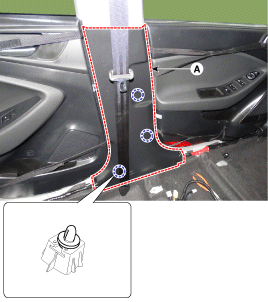

À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 6. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
[Garniture supérieure du montant central]
| • |
Portez des gants pour protéger vos mains.
|
|
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de la garniture intérieure pour ne pas endommager
la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture inférieure du montant central.
(Reportez-vous à Garniture intérieure - "Garniture de montant central")
|
| 2. |
Après avoir desserré le boulon de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité avant (A).
|
Couple de serrage :
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 3. |

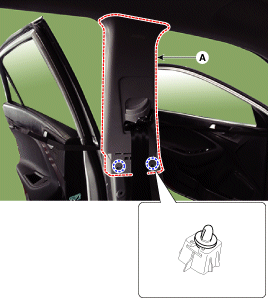

À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
| •
|
Installez la garniture supérieure du montant central
(B) après avoir inséré le crochet supérieur (A).
|
|
|
