REMPLACEMENT |
|
|
1. |

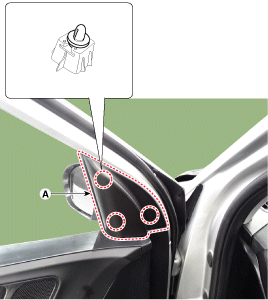

À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
intérieure du rétroviseur avant (A).
|
2. |
Retirez le bouchon du trou de la poignée de traction de la porte avant
(A).
|
3. |
Déconnectez le bouchon du trou de la poignée intérieure de la porte
avant (A).
|
4. |
Après avoir desserré les vis de fixation, retirez la garniture de porte
avant (A) à l'aide d'un tournevis à pointe plate.
|
5. |
Déposez la cage de la poignée intérieure de la porte avant (A).
|
6. |
Déconnectez le connecteur (B).
|
7. |
Pour la pose, suivez la procédure inverse de la dépose.
|
