Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: À phareS Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / Système d'éclairage / À phareS Composants et emplacement des composants
| composant |

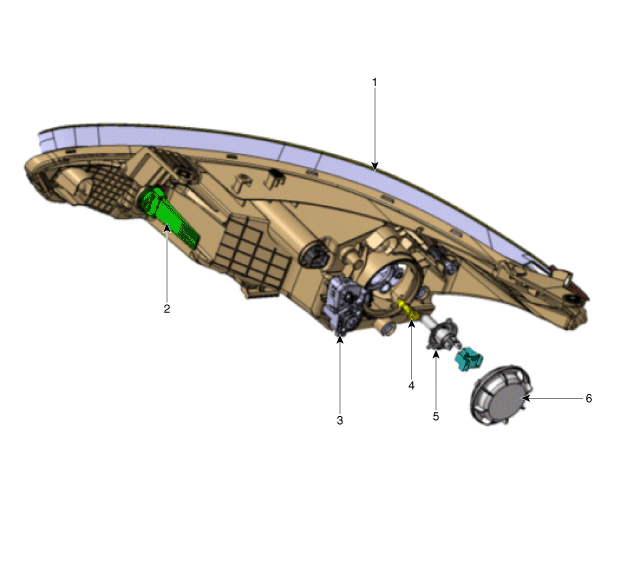

| [STANDARD] |
| 1. Lentilles de phare et bloc
de logement 2. ampoule des clignotants 3. Actionneur de correction de la portée d’éclairement |
4. Ampoule du feu de position 5. Ampoule basse/haute des phares 6. Chapeau pare-poussière |

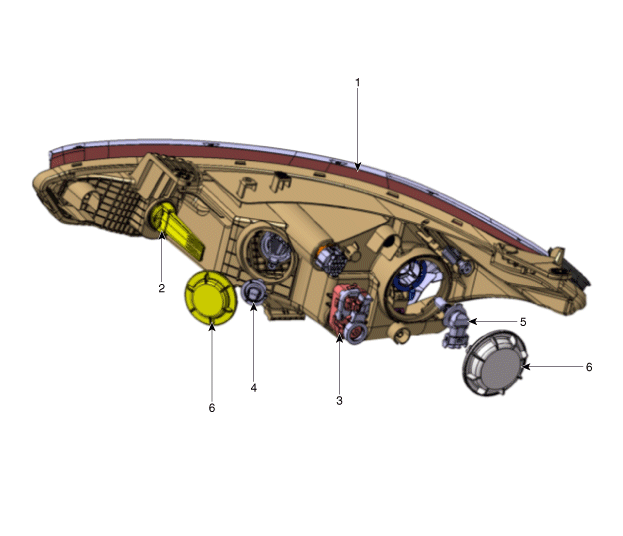

| [Bi-fonction] |
| 1. Lentilles de phare et bloc
de logement 2. ampoule des clignotants 3. Actionneur de correction de la portée d’éclairement |
4. Voyant de déformation statique
(SBL) 5. Ampoule basse/haute des phares 6. Chapeau pare-poussière |
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Phare (bas/haut)
2. Phare avant (bas/haut, BI_Fonction)
3. Clignotant
4. Feux de position
5. Feux de jour (DRL)
6. Phares tour ...
À phareS Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlevez le couvercle du pare-chocs avant.
(Reportez-vous à Carros ...
