Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: À interrupteur de chauffage du siège Diagrammes schématiques
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / À interrupteur de chauffage du siège Diagrammes schématiques

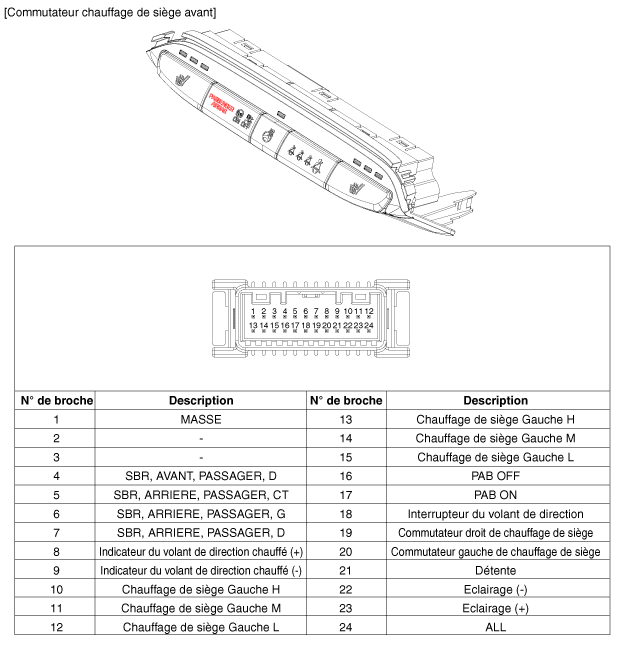

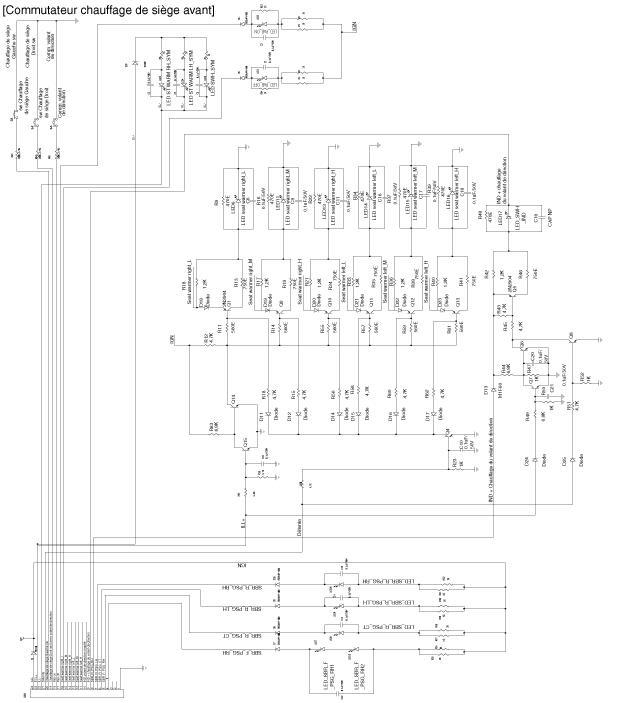

| Schéma du circuit |
À interrupteur de chauffage du siège Procédures de réparation
DÉPOSE
SIÈGE AVANT
1.
Débranchez la borne négative (-) de la batterie.
2.
Retirez l'unité de commande du climatiseur.
...
