Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: À CAPTEUR d′oxygène chauffé (HO2S) Diagrammes schématiques
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À CAPTEUR d′oxygène chauffé (HO2S) Diagrammes schématiques

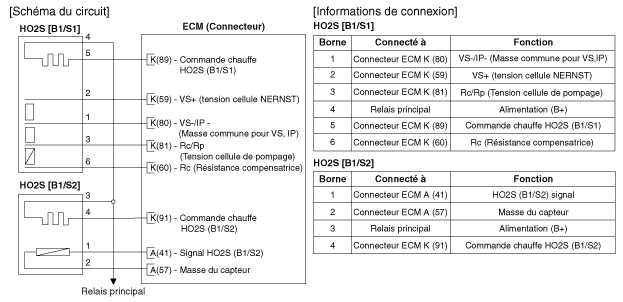

| Schéma du circuit |
À CAPTEUR d′oxygène chauffé (HO2S) Description et fonctionnement
Description
Le capteur d'oxygène chauffé (HO2S) comprend du zirconium et de l'aluminium
et est installé en amont et en aval du convertisseur catalytique du collecteur.
...
À CAPTEUR d′oxygène chauffé (HO2S) Procédures de réparation
Contrôle
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur HO2S.
3.
Mesurez la r ...
