Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS) Recherche de pannes
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS) Recherche de pannes
| FORME D'ONDE |
| [NON-ISG] |

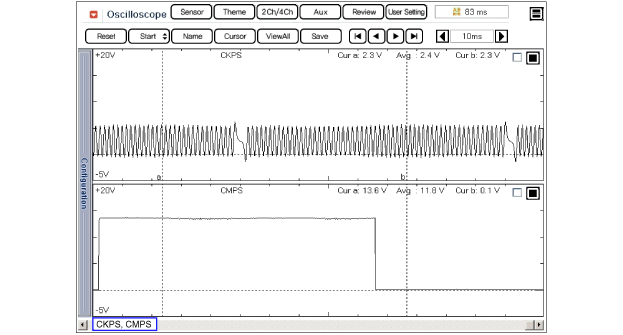

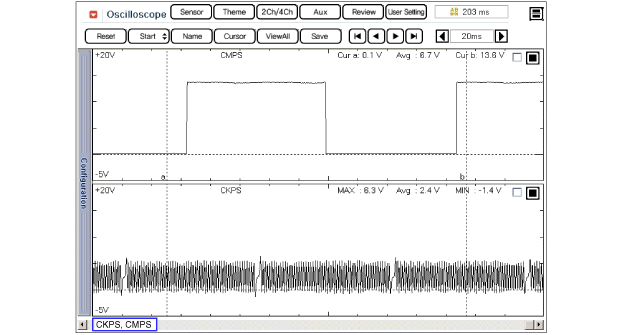

Le graphique ci-dessus indique les formes d'onde d'un capteur de position de
vilebrequin typique (CKPS) et d'un capteur de position d'arbre à cames (CMPS)
au ralenti. Le PCM contrôle l'avance à l'allumage à l’aide de ces signaux.
Généralement, le signal CKPS est utilisé pour détecter la position du piston
et le signal CMPS est utilisé pour détecter le point mort haut de chaque cylindre.
| [ISG] |

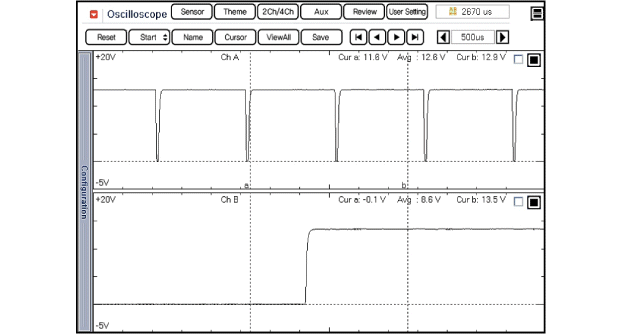

Le graphique ci-dessus indique les formes d'onde d'un capteur de position de
vilebrequin typique (CKPS) et d'un capteur de position d'arbre à cames (CMPS)
au ralenti.
À CAPTEUR DE POSITION DU VILEBREQUIN (CKPS) Procédures de réparation
Contrôle
1.
Vérifiez la forme d'onde du CKPS et du CMPS à l'aide de GDS.
Spécification :Voir "Forme d'onde"
...
