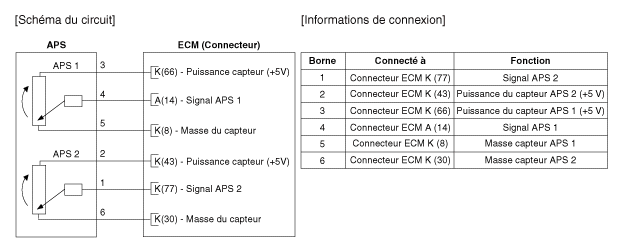

Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: À CAPTEUR DE POSITION DE L′ACCÉLÉRATEUR (APS) Diagrammes schématiques
