Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: À BOBINE d′allumage Diagrammes schématiques

Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système électrique du moteur / Système d′allumage / À BOBINE d′allumage Diagrammes schématiques

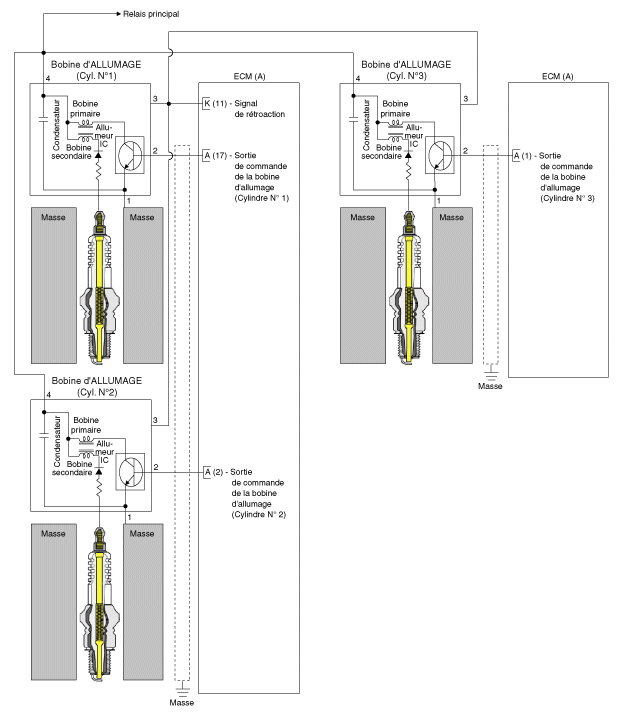

Schéma du circuit

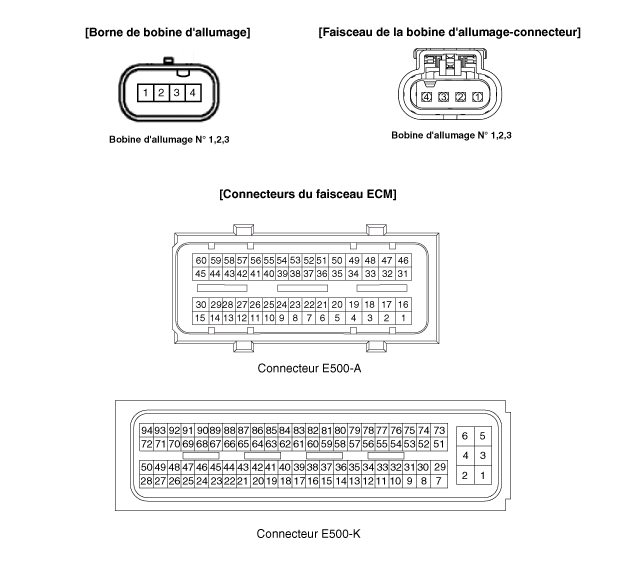

Vues du Connecteur

Fonction de la borne de la bobine d'allumage

À BOBINE d′allumage (cylindre n°1)

N° de BROCHE	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 1	ECM E500-A (17)
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL

Bobine d'allumage (cylindre N° 2)

N° de BROCHE	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 2	ECM E500-A (2)
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL

À BOBINE d′allumage (cylindre n°3)

N° de BROCHE	Description	Branché à
1	masse	CHÂSSIS
2	Sortie de commande de la bobine d’allumage n° 3	ECM E500-A (1)
3	-
4	Alimentation de la batterie (B+)	RELAIS PRINCIPAL
