Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: ENSEMBLE DE LA JAMBE DE FORCE AVANT Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système de suspension / Système de suspension avant / ENSEMBLE DE LA JAMBE DE FORCE AVANT Composants et emplacement des composants

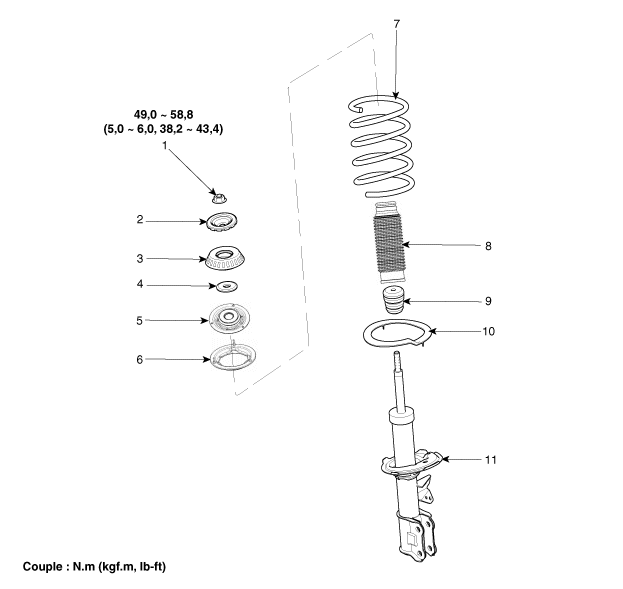

| COMPOSANTS |
| 1. Contre-écrou 2. Chapeau d’isolation anti-poussière 3. Isolateur de la béquille 4. Roulement de la jambe de force 5. Siège supérieur du ressort 6. Coussin supérieur du ressort |
7. Ressort de bobine 8. Couvercle pare-poussière 9. Caoutchouc du pare-chocs 10. Coussin inférieur du ressort 11. Amortisseur |
Composants et emplacement des composants
emplacement des composants
(CONDUITE GAUCHE)
1. Faux-cadre
2. Arbre de transmission
3. Bras inférieur
4. Boîte de vitesses de direction
5. Barre stab ...
ENSEMBLE DE LA JAMBE DE FORCE AVANT Procédures de réparation
DÉPOSE
1.
Enlevez la roue et le pneu avant.
Couple de serrage:
107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)
...
Autres materiaux:
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Verrouillage de la Colonne
de Direction Électronique (ESCL)
2. Antenne intérieure 1
3. Antenne intérieure 2
4. Antenne pare-chocs
5. Bouton Marche/Arrêt (SSB)
6. Unité clé Smart
7. Poignée de porte et antenne ...
TRANSDUCTEUR DE PRESSION DU CLIMATISEUR Description et fonctionnement
Description
Le transducteur de pression du climatiseur (APT) convertit la valeur de pression
de la ligne haute pression en valeur de tension après l'avoir mesurée. Après
conversion, l'ECU du moteur commande le ventilateur de réfrigération en l'actionnant
à ...
