REMPLACEMENT

[M/T]

•	Portez des gants pour protéger vos mains.

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez le bouton de vitesses (A) après l'avoir tourné dans le sens inverse des aiguilles d'une montre.

2.	Avec un tournevis ou un outil de dépose, enlevez le couvercle supérieur de la console avant (A).

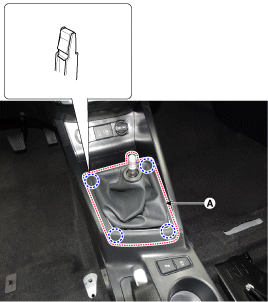

3.	Placez le tournevis à bout plat au milieu de l'écart et soulevez légèrement la collerette avant de la console au plancher (A).

4.	Débranchez les connecteurs (A).

5.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le revêtement du frein de stationnement (A).

6.	Déposez le rembourrage du plateau arrière de la console (A).

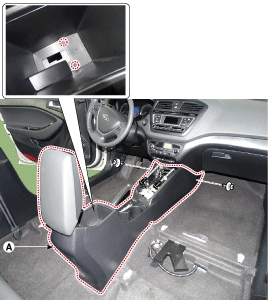

7.	Après avoir desserré les clips de fixation, les vis, le boulon, retirez la console au plancher (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez tout clip endommagé.

[A/T]

•	Portez des gants pour protéger vos mains.

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de la garniture intérieure pour ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

9.	Retirez le pommeau de vitesse et les soufflets (A) en les tirant.

10.	Avec un tournevis ou un outil de dépose, enlevez le couvercle supérieur de la console avant (A).

11.	Débranchez les connecteurs (A).

12.	Placez le tournevis à bout plat au milieu de l'écart et soulevez légèrement la collerette avant de la console au plancher (A).

13.	Débranchez les connecteurs (A).

14.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le revêtement du frein de stationnement (A).

15.	Déposez le rembourrage du plateau arrière de la console (A).

16.	Après avoir desserré les clips de fixation, les vis, le boulon, retirez la console au plancher (A).

17.

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez tout clip endommagé.
