| EMPLACEMENT DES COMPOSANTS |

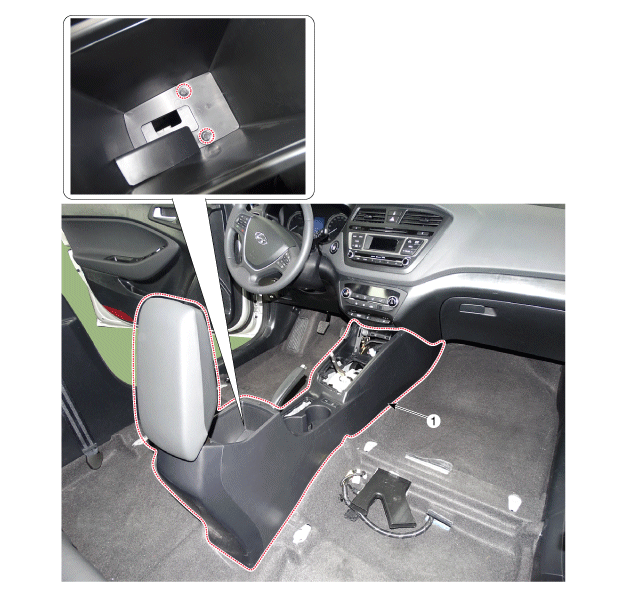

| 1. Ensemble de console du plancher |
Composants et emplacement des composants
Ensemble de la console du plancher Procédures de réparationComposants et emplacement des composants
COMPOSANTS
1. RECEPTEUR
2. Capteur TPMS (AVG)
3. Capteur TPMS (ARG)
4. Capteur TPMS (AVD)
5. Capteur TPMS (ARD)
...
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
[Bloc de jonction du local moteur]
1. Bloc de jonction du local
moteur
2. Bloc de relais compartiment
moteur
[Bloc de jonction intérieure]
...
