Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: EBD (Répartiteur Électronique de Freinage) Description et fonctionnement
Le système EBD (Répartiteur électronique de freinage), qui constitue un sous-ensemble
du système ABS, a pour fonction de contrôler l'adhérence des roues arrière.
Il tire au mieux parti d'équipements ABS de pointe et contrôle le patinage des
roues arrière dans la plage de freinage partiel.
La force de freinage est réglée de manière optimale et contrôlée électroniquement,
ce qui dispense de recourir à une soupape de répartition.
Dispositif mécanique, la soupape de répartition n'est pas en mesure de répartir
idéalement la force de freinage sur les roues arrière et d'obtenir une répartition
de cette force de freinage souple et proportionnelle à la charge du véhicule
ou à l'augmentation du poids. En outre, en cas de dysfonctionnement, le conducteur
n'est pas en mesure de savoir s'il s'agit d'une panne ou non.
L'EBD, contrôlé par le module de commande ABS, calcule en permanence le taux
de patinage de chaque roue et contrôle que la pression de freinage des roues
arrière ne dépasse pas celle des roues avant.
Si l'EBD tombe en panne, le témoin d'avertissement EBD (Témoin de frein de stationnement)
s'allume.
AVANTAGES
– |
Amélioration du système de freinage de base.
|
– |
Compensation des divers coefficients de friction.
|
– |
Suppression de la soupape de répartition.
|
– |
Signalisation de panne par témoin d'avertissement.
|

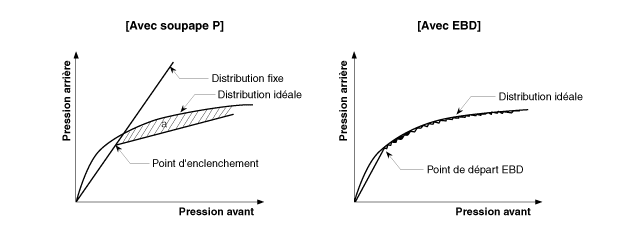

Comparaison entre la soupape de répartition et l'EBD
Purge du système ASB
Il convient de respecter à la lettre la procédure qui suit afin de garantir
une bonne purge de l'air et un bon remplissage de l'unité ESC, des condu ...
COMPOSANTS
1. Tuyau avant droit
2. Tuyau arrière-gauche
3. Tuyau arrière droit
4. Tuyau avant-gauche
5. MC2
6. MC1
7. Module de commande ABS (HECU) ...
