Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Diagrammes schématiques
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système de freinage / SYSTÈME ESP (PROGRAMME DE STABILIT Électronique) / Diagrammes schématiques

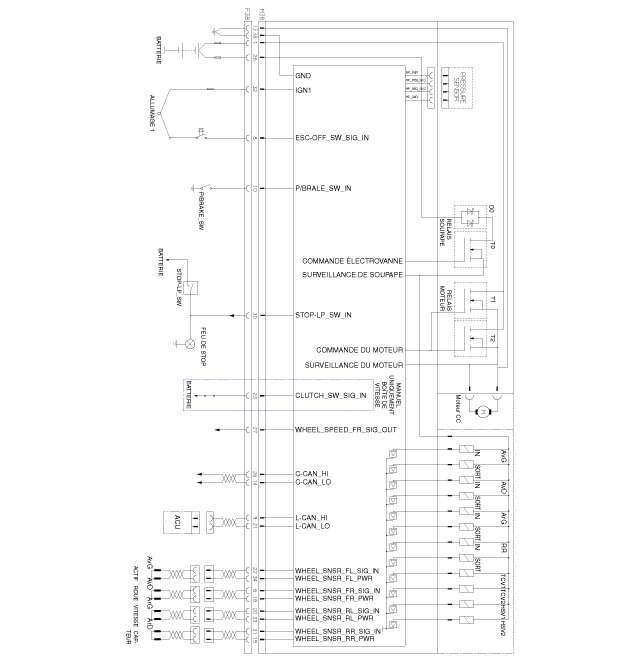

| Diagrammes Schématiques |

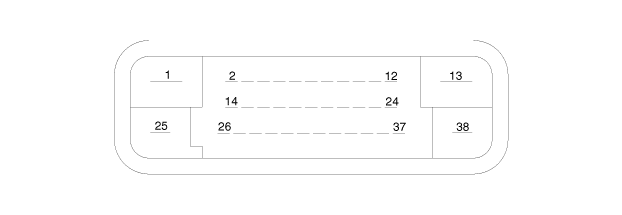

| FONCTION DE LA BORNE |
|
Borne du connecteur |
Courant (AMPS) |
Résistance de câble max. autorisée (OHMS) |
|
|
NON |
Description |
||
|
1 |
Alimentation de tension pour le moteur de la pompe |
30A |
10mΩ |
|
6 |
Signal du capteur de vitesse de roue AvD |
40 A |
250 MΩ |
|
8 |
Contacteur ESC OFF |
1,2mA |
250 MΩ |
|
9 |
Local CAN Haut |
100mA |
250 MΩ |
|
10 |
Signal du contacteur de frein de stationnement |
1,2mA |
250 MΩ |
|
13 |
Masse pour le moteur de la pompe |
30A |
10mΩ |
|
14 |
Châssis CAN bas |
100mA |
250 MΩ |
|
18 |
Puissance du capteur de vitesse de roue AvD |
150mA |
250 MΩ |
|
19 |
Puissance du capteur de vitesse de roue ArD |
|
|
|
20 |
Signal du capteur de vitesse de roue ArG |
40 A |
250 MΩ |
|
21 |
CAN local bas |
100mA |
250 MΩ |
|
22 |
Signal du capteur de vitesse de roue AvG |
40 A |
250 MΩ |
|
23 |
Signal de l'interrupteur d'embrayage |
1,2mA |
250 MΩ |
|
25 |
Alimentation de tension pour les électrovannes |
30A |
10mΩ |
|
26 |
Châssis CAN haut |
100mA |
250 MΩ |
|
27 |
Sortie du signal de vitesse de roue |
50mA |
250 MΩ |
|
30 |
Signal de l'interrupteur des feux de stop |
1,2mA |
250 MΩ |
|
31 |
Signal du capteur de vitesse de roue ArD |
40 A |
250 MΩ |
|
32 |
HECU (IGN) |
10 A |
50mΩ |
|
33 |
Puissance du capteur de vitesse de roue ArG |
150mA |
250 MΩ |
|
34 |
Puissance du capteur de vitesse de roue AvG |
||
|
38 |
Masse pour électrovannes et ECU |
30A |
10mΩ |
