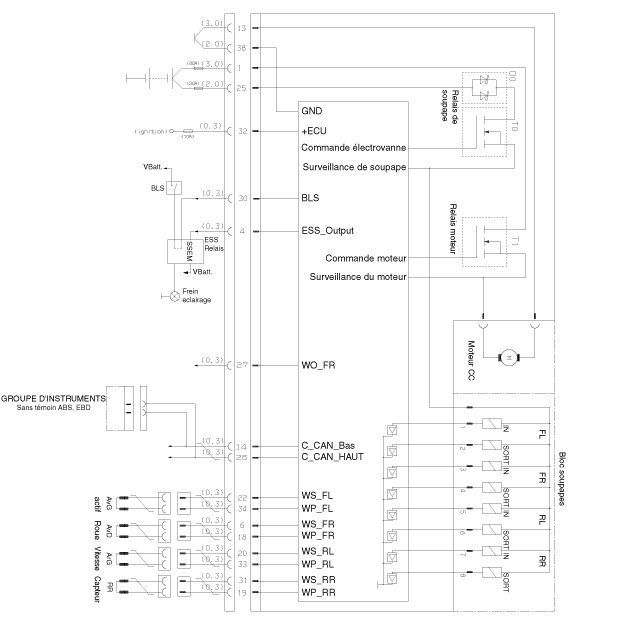

DIAGRAMME SCHÉMATIQUE |
FONCTION DE LA BORNE |

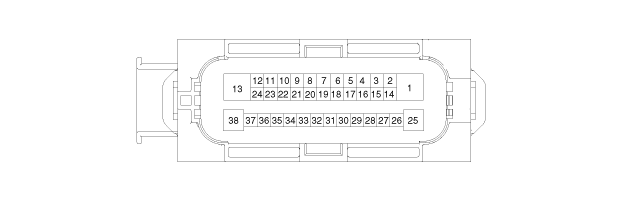

Borne du connecteur |
Spécification |
||
NON |
Description |
MAX |
MIN |
13 |
Masse pour le moteur de la pompe |
39A |
10 A |
38 |
Masse pour électrovannes et ECU |
15 A |
2 A |
1 |
Alimentation de tension pour le moteur de la pompe |
39A |
10 A |
25 |
Alimentation de tension pour les électrovannes |
15 A |
2 A |
32 |
Tension pour l'ECU |
1a |
500 mA |
22 |
Signal du capteur de vitesse de roue AvG |
16,8mA |
5,9mA |
6 |
Signal du capteur de vitesse de roue AvD |
||
20 |
Signal du capteur de vitesse de roue ArG |
||
31 |
Signal du capteur de vitesse de roue ArD |
||
34 |
Puissance du capteur de vitesse de roue AvG |
16,8mA |
5,9mA |
18 |
Puissance du capteur de vitesse de roue AvD |
||
33 |
Puissance du capteur de vitesse de roue ArG |
||
19 |
Puissance du capteur de vitesse de roue ArD |
||
27 |
Sortie du signal de vitesse de roue |
Ouverture vidange |
- |
4 |
Signal de sortie d'arrêt d'urgence |
200 mA |
100mA |
41 |
CAN Bas |
30 mA |
20mA |
26 |
CAN Haut |
|
|
30 |
Signal de l’interrupteur des feux de stop |
10 mA |
5mA |
Levier de changement de vitesse Composants et emplacement des composants
COMPOSANTS
1. Bouton du levier de vitesse
2. Ensemble du levier de vitesse
3. Ensemble du câble de sélection de vitesse
4. Ensemble du câble de changement
de vitesse
5. Retenue
...
Recherche de pannes
RECHERCHE DE PANNES
Symptôme d'anomalie
Cause probable
REMÈDE
Jeu excessif dans la direction
Desserrez le boulon du joint en U
Resserrez ou remplacez si nécessaire
Bouchon de la fourc ...
